| Herkunftsort: | China |
|---|---|
| Markenname: | RAYMO |
| Zertifizierung: | CE/ROHS/REACH/SGS/ISO9001 |
| Modellnummer: | zh23 |
| Min Bestellmenge: | 5 Stück |
| Preis: | 5.6-20.3 |
| Verpackung Informationen: | PE-Tasche und -karton |
| Lieferzeit: | 5 bis 7 Arbeitstage |
| Versorgungsmaterial-Fähigkeit: | 50000 Stück/Monat |
| Reihe: | Russland ZH23 СНЦ23 Steckverbinder | Kontaktpersonen: | 3.4.7.10.19.24.28.32.41.43.45.55.61 |
|---|---|---|---|
| Größe der Schale: | 14.18.22.24.27.30.33.36.39 | Verbindungsmethode: | Bayonettverbindung |
| Schalenmaterial: | Oberflächenanodisierung von Aluminiumlegierungen | Kontaktmaterial: | Kupferlegierung mit Gold-/Silberplattierung |
| Isolator: | Bakelit | Endstation: | Lötmittel |
| Umgebungstemperatur: | -60 bis +200 °C | Lebenszyklus: | 500mal |
| Hervorheben: | Russischer CH23 ZH23 Stecker,ZH23 Mil Spec-Anschluss,Silberplattierung ZH23 Stecker |
||
Alle Arten von Kreislaufanschlüssen von OEM Hersteller in China

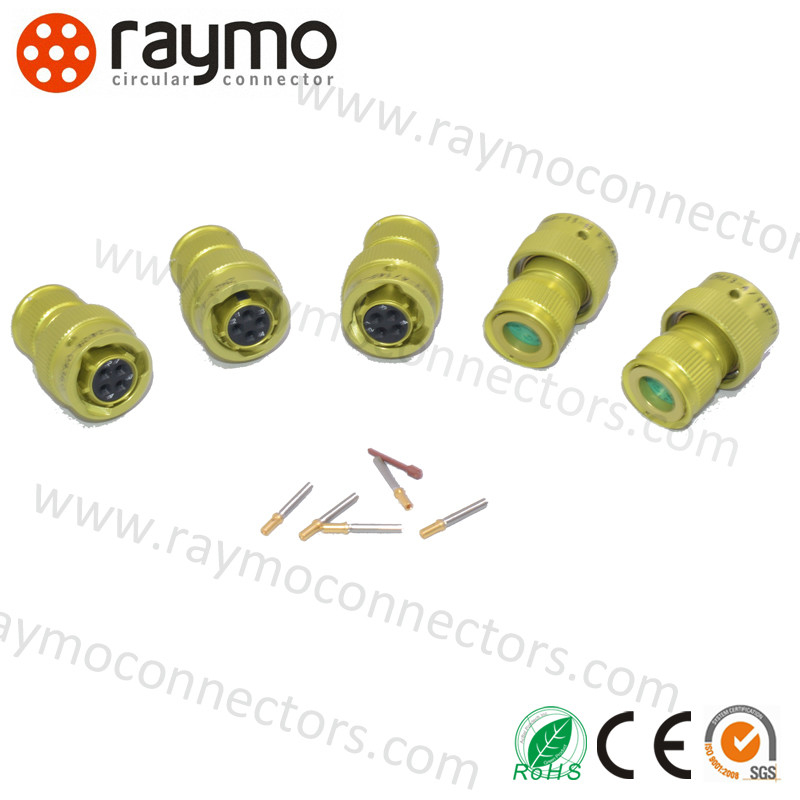

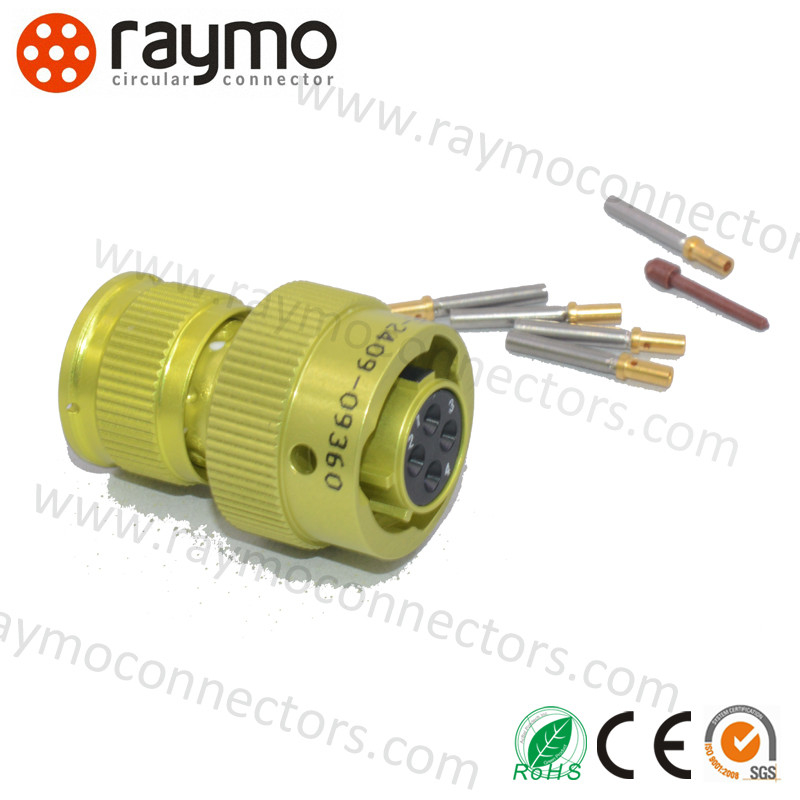

ZH23-SerieDieVironment-beständige Bajonette elektrische Verbindung ZH23 Serie ((СНЦ23 russischer Militärstandard / SNTs23)
Die Bajonettverbindungen der ZH23-Serie weisen die Eigenschaften von Umweltschutz, Fünf-Knopf-Positionierung, Anti-Einsetzen und Bajonettschnellverbindung auf.
| Technische Leistung | |||||||||
|
Betriebsspannung
|
Klasse | Betriebsspannung ((V) | Prüfspannung ((V) | ||||||
| Eine | 700 | 2100 | |||||||
| B | 500 | 1850 | |||||||
| C | 400 | 1600 | |||||||
| Kontaktstrom | Φ1.0 | Φ1.5 | Φ2.0 | ||||||
| 11A | 20A | 35A | |||||||
| Kontaktwiderstand | Φ1.0 | Φ1.5 | Φ2.0 | ||||||
| ≤ 7,4 mΩ | ≤ 2,5 mΩ | ≤ 1,6 mΩ | |||||||
| - Nein. Ich weiß nicht. | Code | Russischer Code | China-Code |
| 1 | Reihe | SNS23 | ZH23 |
| 2 | Kontaktpersonen | 3.4.7.10.19.24.28.32.41.43.45.55.61 | 3.4.7.10.19.24.28.32.41.43.45.55.61 |
| 3 | Größe der Schale ((mm) | 14.18.22.24.27.30.33.36.39 | 14.18.22.24.27.30.33.36.39 |
| 4 | Kontakt Geschlecht | B (Männlich) | B (Männlich) |
| P (Frau) | P (Frau) | ||
| 5 | Typ des Steckers | 1-Steckdose mit einfacher Rückenbefestigung | |
| 2-Steckdose mit gerader Klemmkabel-Schwanzbefestigung | |||
| 4-Steckdose mit Winkel-Klemmkabel-Schwanzbefestigung | |||
| 6-Stecker mit gerader Klemmkabel-Schwanzbefestigung | |||
| 8-Stecker mit Winkel-Klemmkabel-Schwanzbefestigung | |||
| 11-Plug mit einfacher Rückenbefestigung | |||
| 12-Steckdose mit Typ 09 thermoplastischer Schwanzbefestigung | |||
| 13-Stecker mit Typ 09 thermoplastischer Hülle | |||
| 6 | Schlüsselposition | Nicht markiert - Standardschlüsselposition | Nicht markiert - Standardschlüsselposition |
| a (б, в, г) | a.b.c.d. | ||
| 7 | Version für alle Klimazonen | B | |
| Teil Nummer: | |||
|
Russisch
|
Chinesisch | Englisch | Beschreibung |
| SNЦ23-3/14В-1-В | Zh23-3/14B-1-B | SNTs23-3/14V-1-V | ZH23-Serie Schal Größe 14 3 Pin Männliche Steckdose mit einfacher Schwanzbefestigung |
| SNЦ23-3/14В-6А-В | Zh23-3/14B-6a-B | SNTs23-3/14V-6A-V | ZH23-Reihe Schalengröße 14 3 Pins Männlicher Stecker mit gerader Schwanzbefestigung (Schlüsselposition: A) |
| SNЦ23-3/14В-6-В | Zh23-3/14B-6-B | SNTs23-3/14V-6-V | ZH23-Reihe Schal Größe 14 3 Stift Männlicher Stecker mit gerader Schwanzbefestigung |
| SNЦ23-3/14Р-1А-В | Zh23-3/14P-1a-B | SNTs23-3/14R-1А-V | ZH23-Reihe Schal Größe 14 3-Pin-Männliche Steckdose mit einfacher Schwanzbefestigung (Schlüsselposition: A) |
| SNЦ23-3/14Р-1-В | Zh23-3/14P-1-B | SNTs23-3/14R-1-V | ZH23-Serie Schal Größe 14 3 Pin Weibliche Steckdose mit einfacher Schwanzbefestigung |
| SNЦ23-4/14В-1Б-В | Zh23-4/14B-1b-B | SNTs23-4/14V-1B-V | ZH23-Serie Schalengröße 14 4 Stift Männliche Steckdose mit einfacher Schwanzbefestigung (Schlüsselposition: B) |
| SNЦ23-4/14В-1-В | Zh23-4/14B-1-B | SNTs23-4/14V-1-V | ZH23 Serie Schal Größe 14 4 Pin Männliche Steckdose mit einfacher Schwanzbefestigung |
| SNЦ23-4/14В-2-В | Zh23-4/14B-2-B | SNTs23-4/14V-2-V | ZH23-Serie Schalen Größe 14 4 Pin Männliche Steckdose mit gerader Schwanzbefestigung |
| Die Anweisungen für die Ausführung der Kontrollen sind in Anhang I zu entnehmen. | Zh23-4/14B-6b-B | SNTs23-4/14V-6B-V | ZH23-Reihe Schal Größe 14 4 Stift männlicher Stecker mit gerader Schwanzbefestigung (Schlüsselposition: B) |
| SNЦ23-4/14В-6-В | Zh23-4/14B-6-B | SNTs23-4/14V-6-V | ZH23-Serie Schal Größe 14 4 Pin Männlich Stecker mit gerader Schwanzbefestigung |
| SNЦ23-4/14В-8-В | Zh23-4/14B-8-B | SNTs23-4/14V-8-V | ZH23-Serie Schal Größe 14 4 Stift männlicher Stecker mit Winkelschwanzanschluss |
| SNЦ23-4/14В-11-В | Zh23-4/14B-11-B | SNTs23-4/14V-11-V | ZH23-Serie Schal Größe 14 4 Stift Männlicher Stecker mit einfacher Schwanzbefestigung |
| SNЦ23-4/14В-13Б-В | Zh23-4/14B-13b-B | SNTs23-4/14V-13B-V | ZH23-Serie Schal Größe 14 4 Stift Männlicher Stecker mit Typ 09 Thermoplastischem Hülsen-Typ Schwanzbefestigung (Schlüsselposition: B) |
| SNЦ23-4/14Р-1-В | Zh23-4/14P-1-B | SNTs23-4/14R-1-V | ZH23 Serie Schal Größe 14 4 Pin Weibliche Steckdose mit einfacher Schwanzbefestigung |
| SNЦ23-4/14Р-2Б-В | Zh23-4/14P-2b-B | SNTs23-4/14R-2B-V | ZH23-Serie Schal Größe 14 4 Stift weibliche Steckdose mit gerader Schwanzbefestigung (Schlüsselposition: B) |
| SNЦ23-4/14Р-8-В | Zh23-4/14P-8-B | SNTs23-4/14R-8-V | ZH23-Serie Schal Größe 14 4 Pin weibliche Steckdose mit Winkelschwanzbefestigung |
SHENZHEN RAYMO ELECTRONICS TECHNOLOGY LIMITED als Fachmann für das Design und die Herstellung aller Arten von Steckverbinder und Spezialkabeln,haben eine umfassende Erfahrung in der Entwicklung und Prktion von Kabeln und der damit verbundenen Steckverbinderadapter gesammelt.Mit RED/Teradek Bond/ARRI Kamera-Kabel, Canon/Sony Kamera-Stromkabel, SDI-Kabel, USB-Kabel, Video-Kabel, CCD-Kabel...Wir liefern verschiedene OEM / ODM-Dienstleistungen dienen als unterschiedliche Anwendung und Anforderung.
Unsere Prkte werden in einer Vielzahl von rauen Umgebungen und Anwendungen verwendet, wie z. B. industrielle Steuergeräte, medizinische Geräte, Mess- und Inspektionsgeräte,Audiovisuelle Ausrüstung und militärischeDarüber hinaus hat es eine ausgezeichnete Kompatibilität mit vielen führenden Lieferanten.
Wir halten uns immer an den Geist der Innovation, setzen weiterhin neue Prktserien ein, darunter M5, M8, M9, M12, M16, M23 und andere Datenverbindungen.Mit IP68, ISO9001, Rohs, CE, REACH-Zertifikat genehmigt.
Alle Steckverbinder können nach Kundenwünschen angepasst werden!
Wir bieten umfassende technische Unterstützung und Service für unsere Circular Push Pull Connectors.
Unser Team steht Kunden bei der Installation, Fehlerbehebung und Reparatur zur Verfügung.Wir bieten auch Unterstützung und Schulungen vor Ort an, um sicherzustellen, dass die Kunden das Prkt in vollem Umfang nutzen können.
Wir sind bestrebt, einen hervorragenden Kundenservice zu bieten und unser Team ist rund um die Uhr zur Verfügung, um Fragen zu beantworten oder technischen Support zu bieten.
Wir bieten auch eine breite Palette von Kundendienstleistungen an, z. B. Garantieverlängerungen und Prktupgrades.
Wenn Sie Fragen haben oder Hilfe benötigen, zögern Sie bitte nicht, uns zu kontaktieren.
Kann ich eine Probe haben?
Ja, wir begrüßen die Bestellung von Proben, um die Qualität zu testen und zu überprüfen. Einige Proben sind kostenlos, und einige Proben sollten im Voraus bezahlt werden, und die Kosten werden nach weiterer Bestellung zurückerstattet.
F2: Was ist mit der Prktionszeit?
Wir haben Lager, schnelle Lieferung unter 5.000 Stück.
F3: Wie versenden Sie die Ware und wie lange dauert die Lieferung?
Wir versenden oft per DHL, UPS, FedEx, TNT, SF oder EMS. Es dauert normalerweise 3-5 Tage, bis es ankommt.
Q4. Ist OEM erhältlich?
Ja. Wir haben eine reiche Erfahrung und gute Fähigkeit, Ihr Design und Ihre Idee in ein echtes Prkt umzusetzen, normalerweise dauert es etwa 20 bis 30 Tage für ein neues Prkt von der Formgestaltung bis zur Endprktion.
