Ultra-Small Electrical (ОНЦ-БС 1(2) Serie Russischer Militärstecker Beschreibung
Die OHS-Serie von ultra-kleinen Bajonettsteckern verwendet hauptsächlich russische Steckverbindertechnologie.
Die Kupplungsart des Steckers ist vom Bajonett-Typ. Die Buchse hat keinen hinteren Anschluss und der Stecker hat einen geraden Kunststoff-Hinteranschluss. Gleichzeitig kann er mit den Originalteilen der russischen ОНЦ-БС-1(2)-Serie abgeglichen und ausgetauscht werden.
Ultra-Small Electrical (ОНЦ-БС 1(2) Serie Russischer Militärstecker Hauptmerkmale:
-
Kompakte Größe: Ideal für Anwendungen, bei denen der Platz begrenzt ist.
-
Hohe Leistung: Kann trotz seiner geringen Größe hohe Datenraten und Leistungspegel verarbeiten, wodurch er für eine Vielzahl von Anwendungen geeignet ist.
-
Langlebige Konstruktion: Hergestellt aus hochwertigen Materialien, um eine lange Lebensdauer auch in rauen Umgebungen zu gewährleisten.
-
Einfache Installation: Ermöglicht eine schnelle und einfache Installation und Demontage, wodurch Zeit und Aufwand bei der Montage und Wartung gespart werden.
Ultra-Small Electrical (ОНЦ-БС 1(2) Serie Russischer Militärstecker Parameter
|
Kategorie
|
Militärische Rundsteckverbinder
|
|
Teilenummer
|
OHS-BC-1-7/12-B1-1-B
|
|
Steckverbindertyp
|
Buchse
|
|
Ausrichtung
|
Hermetischer quadratischer Flansch
|
|
Kontakttyp
|
Stift
|
|
Anzahl der Positionen
|
7
|
|
Befestigungsart
|
Gewinde
|
|
Montageart
|
Tafelmontage
|
|
Kontaktanschluss
|
Crimp
|
|
Schutzart
|
IP67
|
Russische Teilenummer und Raymo-Teilenummer Referenz für Ultra-Small Electrical (ОНЦ-БС 1(2) Serie Russischer Militärstecker
1- ohne Heckmodell Teilenummer
| Russland P/N |
China P/N |
Amphenol P/N |
| ОНЦ-БС-1-4/10-В1-1-В |
OHS-BC-1-4/10-B1-1-В |
ONTS-BS-1-4/10-V1-1-V |
| ОНЦ-БС-1-7/12-В1-1-В |
OHS-BC-1-7/12-B1-1-В |
ONTS-BS-1-7/12-V1-1-V |
| ОНЦ-БС-1-10/14-В1-1-В |
OHS-BC-1-10/14-B1-1-В |
ONTS-BS-1-10/14-V1-1-V |
| ОНЦ-БС-1-19/18-В1-1-В |
OHS-BC-1-19/18-B1-1-В |
ONTS-BS-1-19/18-V1-1-V |
| ОНЦ-БС-1-32/22-В1-1-В |
OHS-BC-1-32/22-B1-1-В |
ONTS-BS-1-32/22-V1-1-V |
| ОНЦ-БС-1-50/27-В1-1-В |
OHS-BC-1-50/27-B1-1-В |
ONTS-BS-1-50/27-V1-1-V |
2- mit ungeschirmter gerader Heckmodell-Teilenummer
| Russland P/N |
China P/N |
Amphenol P/N |
| ОНЦ-БС-1-4/10-Р12-1-В |
OHS-BC-1-4/10-P2-1-В |
ONTS-BS-1-4/10-R12-1-V |
| ОНЦ-БС-1-7/12-Р12-1-В |
OHS-BC-1-7/12-P2-1-В |
ONTS-BS-1-7/12-R12-1-V |
| ОНЦ-БС-1-10/14-Р12-1-В |
OHS-BC-1-10/14-P2-1-В |
ONTS-BS-1-10/14-R12-1-V |
| ОНЦ-БС-1-19/18-Р12-1-В |
OHS-BC-1-19/18-P2-1-В |
ONTS-BS-1-19/18-R12-1-V |
| ОНЦ-БС-1-32/22-Р12-1-В |
OHS-BC-1-32/22-P2-1-В |
ONTS-BS-1-32/22-R12-1-V |
| ОНЦ-БС-1-50/27-Р12-1-В |
OHS-BC-1-50/27-P2-1-В |
ONTS-BS-1-50/27-R12-1-V |
Ultra-Small Electrical (ОНЦ-БС 1(2) Serie Russischer Militärstecker technische Leistung
|
Kontaktwiderstand
|
≤5mΩ
|
|
Isolationswiderstand
|
≥1000MΩ(in normaler Situation)
|
|
Umgebungstemperatur
|
’-60℃~85℃
|
|
Vibration
|
1-5000HZ 20g
|
|
Schock
|
einmal 1000g, wiederholt 100g
|
|
Kontaktdurchmesser
|
ø1,0 mm
|
|
Mechanische Lebensdauer
|
250 mal
|
|
Arbeitszeit
|
5000 Stunden
|

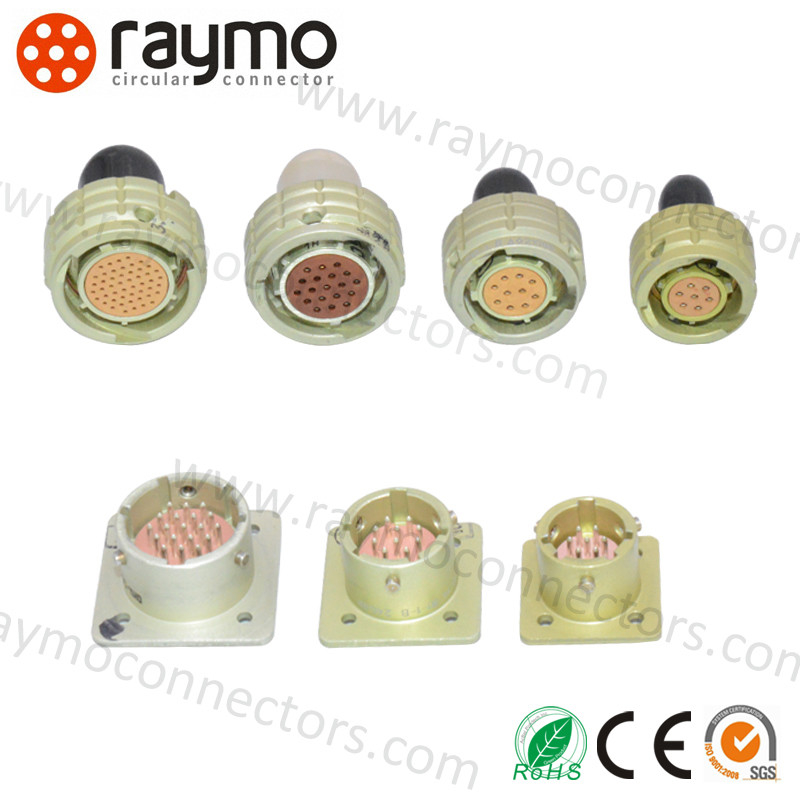

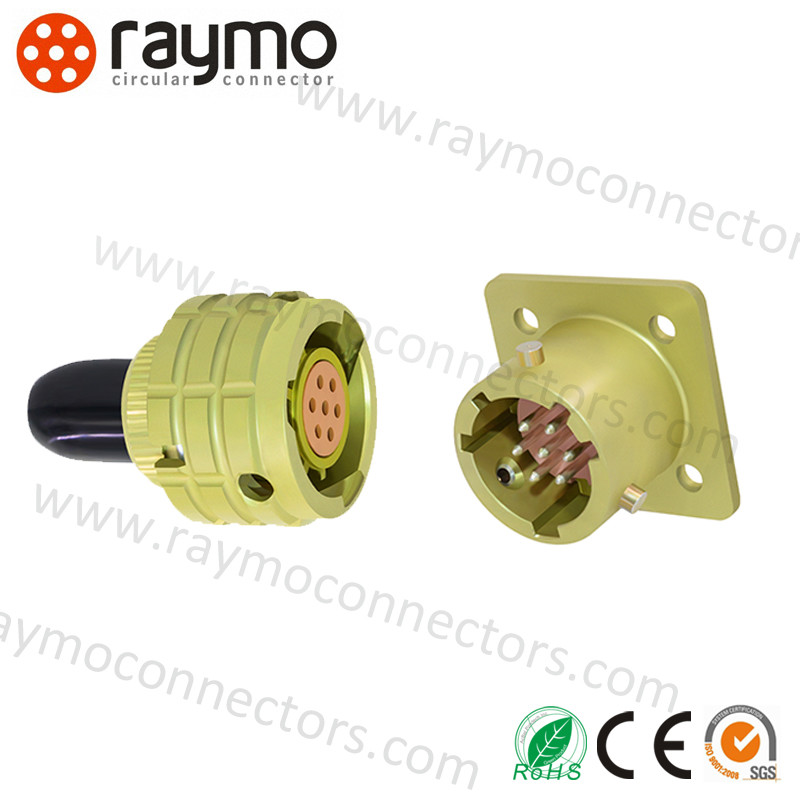

Ultra-Small Electrical (ОНЦ-БС 1(2) Serie Russischer Militärstecker Bilder
Ultra-Small Electrical (ОНЦ-БС 1(2) Serie Russischer Militärstecker Anwendung
Dieses riesige Portfolio ermöglicht es Ihnen, die ideale Steckverbinderkonfiguration auszuwählen, die für fast jede spezifische Anforderung in den meisten Märkten geeignet ist, einschließlich medizinischer Geräte, Test- und Messinstrumente, Maschinen, Audio-Video-Übertragung, Telekommunikation und Militär.
