Hochleistungswasserdichte Anschlüsse der Serie J30J DAuszeichnung
Raymo J30J-Serie sind kleine, dichte Steckverbinder, die dort verwendet wurden, wo standardmäßige d-Sub-Steckverbinder typischerweise verwendet wurden, aber Größe und Gewicht sind besorgniserregend.
Es entspricht den Mikro-D-Anschlüssen der ITT Cannon MDM-Serie MIL-DTL-83513.
Hochleistungswasserdichte Anschlüsse der Serie J30JHauptmerkmale:
-
Diese Serie entspricht der USA-MDM-Serie.
-

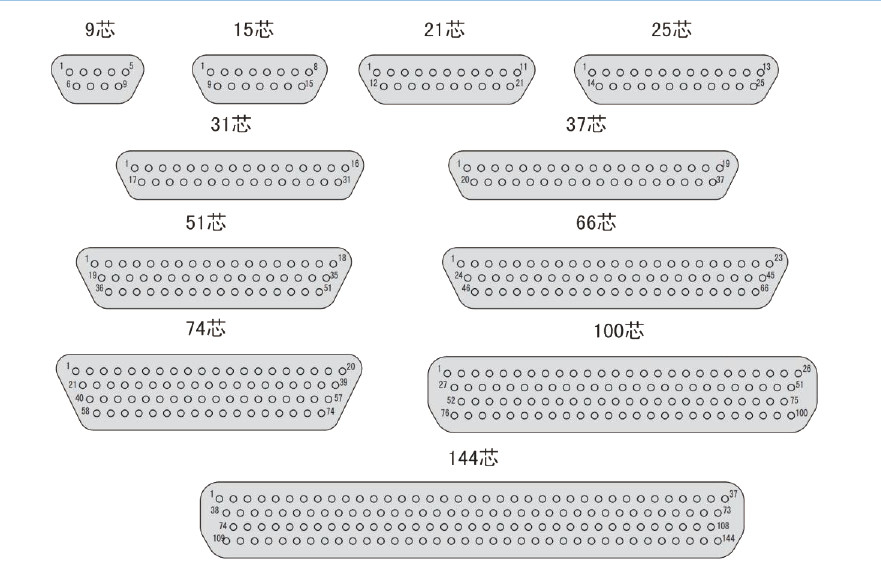

Neun Arten:9, 15, 21, 25, 31, 37, 51, 74, 100;
-
Fläche des Getriebeabschnitts: 0,115 mm2;
-
Diese Serie verwendet hochdichte, flexible Pins;
-
Erfüllung der Anforderungen von GJB2446 ′′Polarisierte Hülle, Mikrominiatur-rechteckige elektrische Steckverbinder allgemeine Spezifikation′′ (entspricht MIL-C-83513);
Hochleistungswasserdichte Anschlüsse der Serie J30JParameter
|
Kategorie
|
Mikro-D-Anschlüsse der ITT Cannon MDM-Serie
|
|
Teilnummer
|
J30J-15TJ
|
|
Typ des Steckers
|
Stecker
|
|
Orientierung
|
Hermetische Quadratflansche
|
|
Kontaktart
|
Männliche Nadel
|
|
Anzahl der Positionen
|
15
|
|
Typ der Montage
|
Panelmontage
|
|
Kontaktabschluss
|
Lötmittel
|
|
Schutzbewertung
|
IP67
|
Hochleistungswasserdichte Anschlüsse der Serie J30Jtechnische Leistung
|
Prüfspannung
|
600 Vac a t son-Wert
150 Vac auf 70.000 Fuß (23410 Meter)
|
|
Aktuelles Rating
|
3 Amp
|
|
Kontaktwiderstand
|
Bei 3 Ampere maximal 8 Mio. Ohm
Maximal 10 milliohns bei 1 milliampere:ML-STD-202 Methode 307
|
|
Widerstand gegen Isolierung
|
Mindestens 5000 Megaohm bei 500 Vdo
|
|
Magnetische Durchlässigkeit
|
2.0μ ((Anschlüsse weniger Hardware)
|
|
Wärmevakuum
|
nach NASA SP-R-0022 (nur Raumfahrtklasse)
|
|
Paarungsleben
|
Mindestens 500 Zyklen
|
|
Salzspray
|
48 Stunden ML-STD-1344 Methode 1001 Bedingung B
|

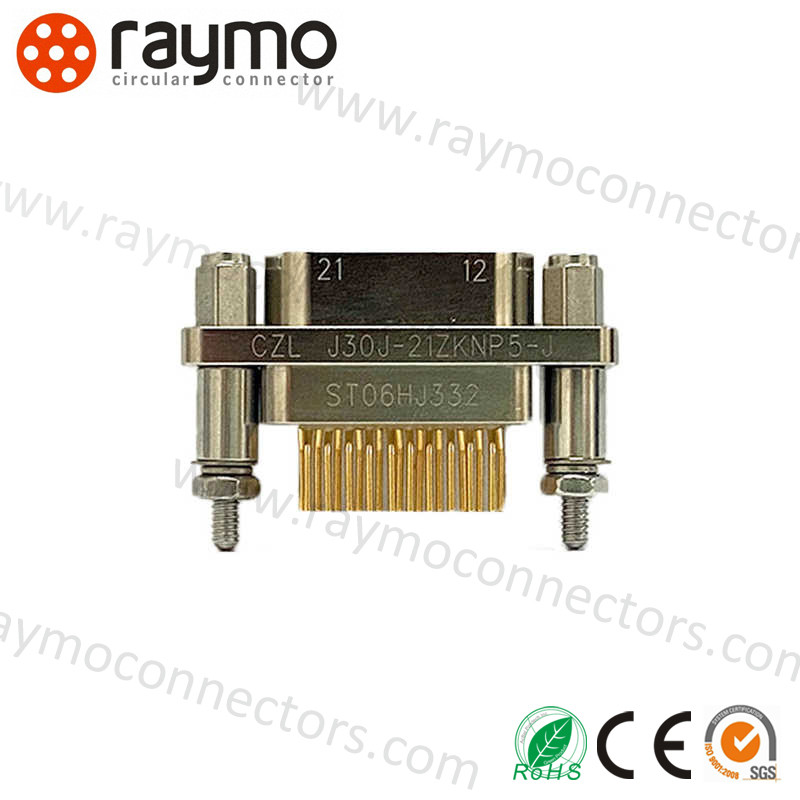

Hochleistungswasserdichte Anschlüsse der Serie J30JBilder
Hochleistungswasserdichte Anschlüsse der Serie J30JAnwendung
* Flugzeugtechnik, Radare
* Raketen und Führungssysteme
* Telekommunikationssysteme
* Navigationssysteme
* Forschungszentren
