Startseite ProdukteJ30J-AnschlussJ30J-Serie 21-Pin D83513 Mikro-D-Anschlussstecker IP67

J30J-Serie 21-Pin D83513 Mikro-D-Anschlussstecker IP67

J30J Series 21-Pin D83513 Micro-D Connector Plug IP67
J30J Series 21-Pin D83513 Micro-D Connector Plug IP67
J30J Series 21-Pin D83513 Micro-D Connector Plug IP67 J30J Series 21-Pin D83513 Micro-D Connector Plug IP67
Grundlegende Informationen
Herkunftsort: Shenzhen, Guangdong, China
Markenname: RAYMO
Zertifizierung: RoHS, Reach, SGS, ISO:9001-2015
Modellnummer: J30J-21TJ
Min Bestellmenge: 1 Stück/Stück
Preis: 2.99-14.99USD/piece
Verpackung Informationen: PET Tasche u. Karton
Lieferzeit: 7 Tage
Zahlungsbedingungen: Western Union, T/T, , D/P, D/A, , l/c
Versorgungsmaterial-Fähigkeit: 5000 Stück/Woche
Kontakt
Stellvertreter: Mikro-D-Anschlüsse der ITT Cannon MDM-Serie Standard: Einheitliche Datenbank für die Datenübermittlung
Anschlusstyp: Stecker Kontaktart: Männliche Nadel
Anzahl der Positionen: 21 Außengehäuse: Aluminium
Subitut: Micro-D-Steckverbinder der MDM-Serie von ITT Cannon Standard: D83513
Hervorheben:

Micro-D Wasserdichtes Stromanschluss

,

Wasserdichtes Netzteil IP67

J30J-Serie Micro-D Industrie-Standard 0,1-15 mm2 Drahtbereich Wasserdichtes Stromanschluss IP67
Produktspezifikationen
Eigenschaft Wert
Stellvertreter Mikro-D-Anschlüsse der ITT Cannon MDM-Serie
Standards D83513
Typ des Steckers Stecker
Kontaktart Männliche Nadel
Anzahl der Positionen 21
Außenhülle Aluminium
Produktübersicht

Raymo J30J-Serie sind kleine, dichte Steckverbinder, die dort verwendet wurden, wo Standard-D-Sub-Steckverbinder typischerweise verwendet wurden, aber Größe und Gewicht sind besorgniserregend.Es entspricht ITT Cannon MDM Serie D83513 Mikro-D Steckverbinder.

Wesentliche Merkmale
  • Diese Serie entspricht der USA-MDM-Serie

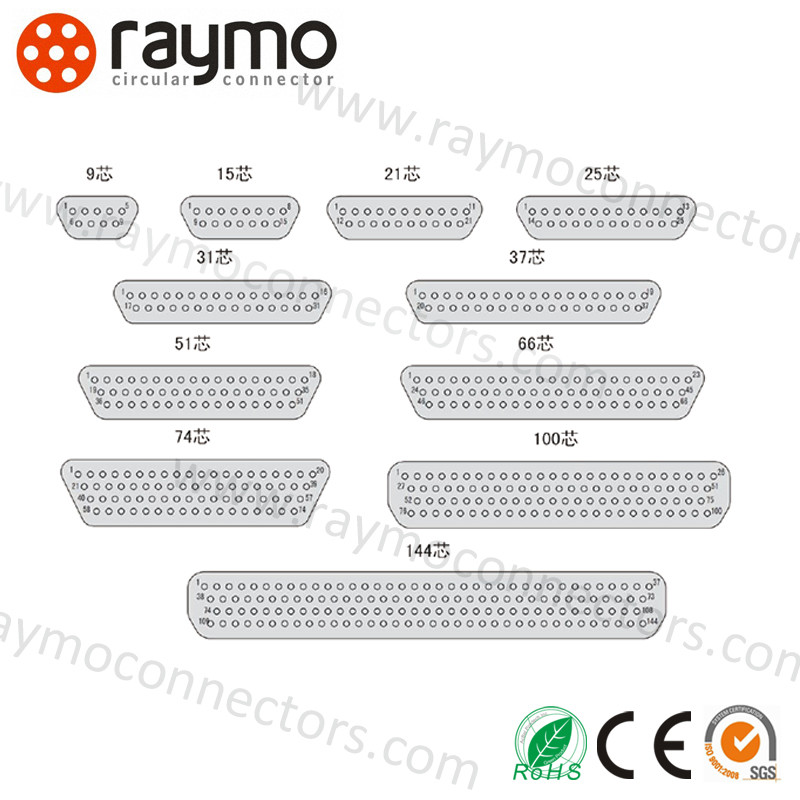

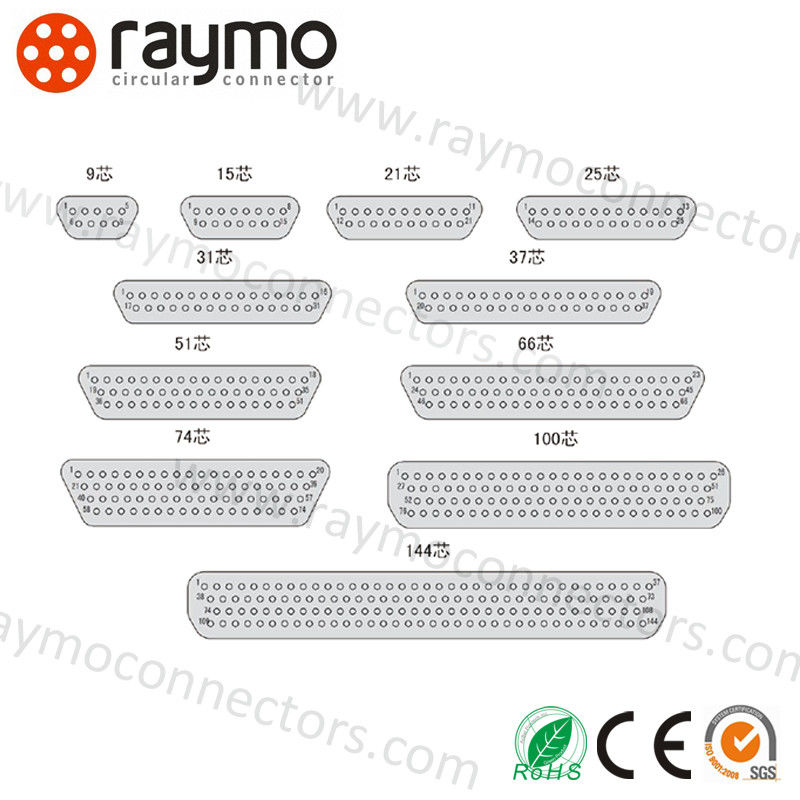

  • Neun Arten verfügbar: 9, 15, 21, 25, 31, 37, 51, 74, 100 Positionen
  • Fläche des Getriebeabschnitts: 0,115 mm2
  • Flexible Stifte mit hoher Dichte
  • Erfüllt die Anforderungen der technischen Regelung für Miniatur-Rechteck-elektronische Steckverbinder der Baureihe J30 Q/Ln.J6-69-92
Detaillierte Parameter
Kategorie Mikro-D-Anschlüsse der ITT Cannon MDM-Serie
Teilnummer J30J-21TJ
Typ des Steckers Stecker
Orientierung Hermetische Quadratflansche
Kontaktart Männliche Nadel
Anzahl der Positionen 21
Typ der Montage Panelmontage
Kontaktabschluss Lötmittel
Schutzbewertung IP67
Technische Leistung
Prüfspannung 600 Vac auf Meeresspiegel
150 Vac auf 70.000 Fuß (23410 Meter)
Aktuelles Rating 3 Ampere
Kontaktwiderstand 8 Mio. Ohm maximal bei 3 Ampere
Maximal 10 Milliohm bei 1 Milliampere: ML-STD-202 Methode 307
Widerstand gegen Isolierung Mindestens 5000 Megaohm bei 500 Vdc
Magnetische Durchlässigkeit 2.0μ (Anschlüsse abzüglich Hardware)
Wärmevakuum nach NASA SP-R-0022 (nur Raumfahrtklasse)
Paarungsleben Mindestens 500 Zyklen
Salzspray 48 Stunden ML-STD-1344 Methode 1001 Bedingung B
Produktbilder

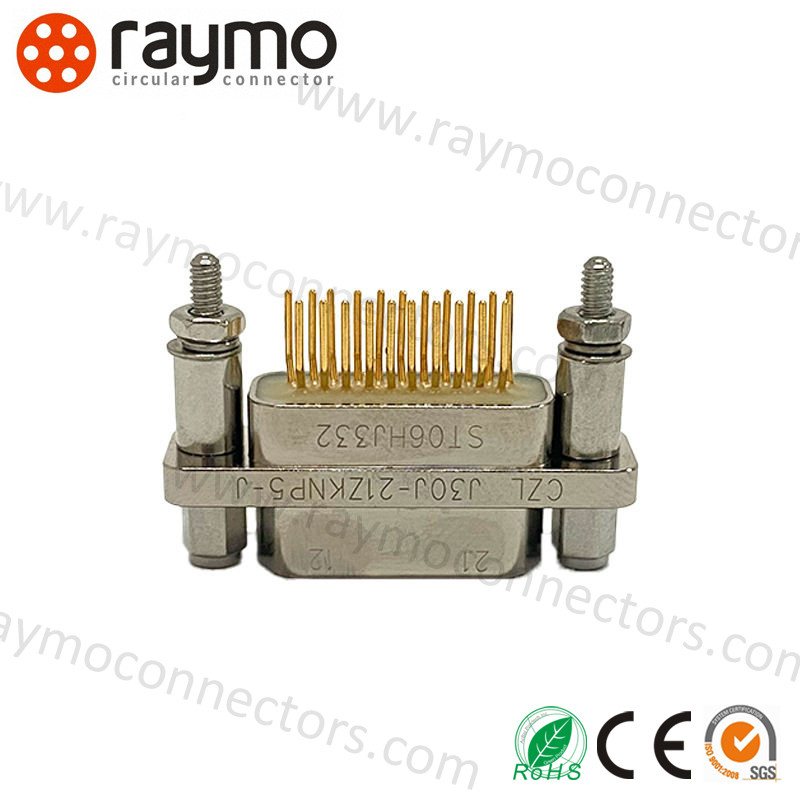

J30J Series Micro-D Connector front view J30J Series Micro-D Connector side view J30J Series Micro-D Connector close-up
Anwendungen
  • Flugzeugtechnik, Radare
  • Raketen und Führungssysteme
  • Medizinische Ausrüstung
  • Handgeführte Prüfgeräte
  • Satelliten
  • Robotik
  • Geophysikalische Ausrüstung
Über die SHENZHEN RAYMO ELECTRONICS TECHNOLOGY LIMITED

Als Profi in der Konstruktion und Herstellung aller Arten von Steckverbinder und Spezialkabeln,Wir haben eine reiche Erfahrung in der Entwicklung und Produktion für verschiedene Kabel und verwandte Steckeradapter, einschließlich RED / Teradek Bond / ARRI Kamera Kabel, Canon/Sony Kamera-Stromkabel, SDI-Kabel, USB-Kabel, Videokabel, CCD-Kabel.

Unsere Produkte werden in rauen Umgebungen und Anwendungen weit verbreitet, einschließlich industrieller Steuergeräte, medizinischer Geräte, Mess- und Inspektionsgeräten,Audiovisuelle Geräte und anspruchsvolle Anwendungen.

SHENZHEN RAYMO ELECTRONICS TECHNOLOGY LIMITED facility
Unser Dienst
  • Hohe Qualität: CNC-Maschine, professioneller Ingenieur, geschickter Arbeiter, verantwortungsbewusstes QC sorgen für unsere hochwertigen Produkte
  • OEM & ODM: OEM & ODM-Dienstleistungen sind willkommen
  • Musterpolitik: Kostenlose Muster und Musterbestellungen werden akzeptiert
  • Schnelle Lieferung: 3~5 Werktage nach Zahlung für normale Steckverbinder
  • Schnelle Antwort: innerhalb von 24 Stunden für Ihre Anfrage und alle anderen Fragen
  • Nachverkaufsservice: Nachverfolgung Ihrer Sendung. Bereitstellung professioneller Lösungen für Ihre Fragen

Größe und Tag:

J30J Serie vergoldeter Stecker

MIL-Spec Micro-D Stecker
