Hochleistungs-J30J Miniatur-Rechteck-elektronischer SteckerDAuszeichnung
Raymo J30J-Serie sind kleine, dichte Steckverbinder, die dort verwendet wurden, wo standardmäßige d-Sub-Steckverbinder typischerweise verwendet wurden, aber Größe und Gewicht sind besorgniserregend.
Es entspricht den Mikro-D-Anschlüssen der ITT Cannon MDM-Serie MIL-DTL-83513.
Hochleistungs-J30J Miniatur-Rechteck-elektronischer SteckerHauptmerkmale:
-
Diese Serie entspricht der USA-MDM-Serie.
-

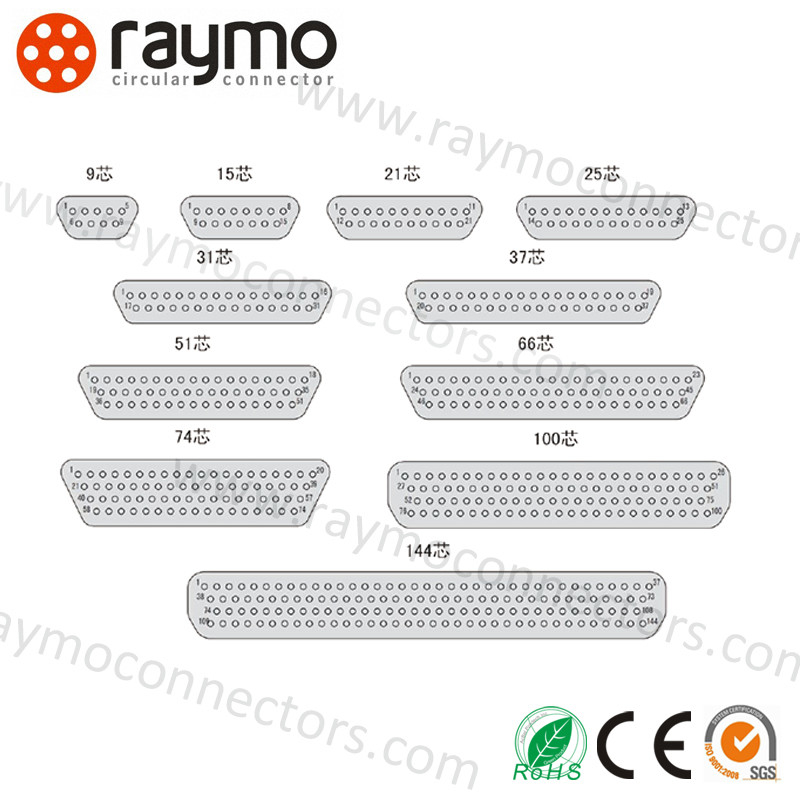

Neun Arten:9, 15, 21, 25, 31, 37, 51, 74, 100;
-
Fläche des Getriebeabschnitts: 0,115 mm2;
-
Diese Serie verwendet hochdichte, flexible Pins;
-
Erfüllung der Anforderungen von GJB2446 ′′Polarisierte Hülle, Mikrominiatur-rechteckige elektrische Steckverbinder allgemeine Spezifikation′′ (entspricht MIL-C-83513);
Hochleistungs-J30J Miniatur-Rechteck-elektronischer SteckerParameter
|
Kategorie
|
Mikro-D-Anschlüsse der ITT Cannon MDM-Serie
|
|
Teilnummer
|
J30J-9TJ
|
|
Typ des Steckers
|
Stecker
|
|
Orientierung
|
Hermetische Quadratflansche
|
|
Kontaktart
|
Männliche Nadel
|
|
Anzahl der Positionen
|
9
|
|
Typ der Montage
|
Panelmontage
|
|
Kontaktabschluss
|
Lötmittel
|
|
Schutzbewertung
|
IP67
|
Hochleistungs-J30J Miniatur-Rechteck-elektronischer Steckertechnische Leistung
|
Prüfspannung
|
600 Vac a t son-Wert
150 Vac auf 70.000 Fuß (23410 Meter)
|
|
Aktuelles Rating
|
3 Amp
|
|
Kontaktwiderstand
|
Bei 3 Ampere maximal 8 Mio. Ohm
Maximal 10 milliohns bei 1 milliampere:ML-STD-202 Methode 307
|
|
Widerstand gegen Isolierung
|
Mindestens 5000 Megaohm bei 500 Vdo
|
|
Magnetische Durchlässigkeit
|
2.0μ ((Anschlüsse weniger Hardware)
|
|
Wärmevakuum
|
nach NASA SP-R-0022 (nur Raumfahrtklasse)
|
|
Paarungsleben
|
Mindestens 500 Zyklen
|
|
Salzspray
|
48 Stunden ML-STD-1344 Methode 1001 Bedingung B
|

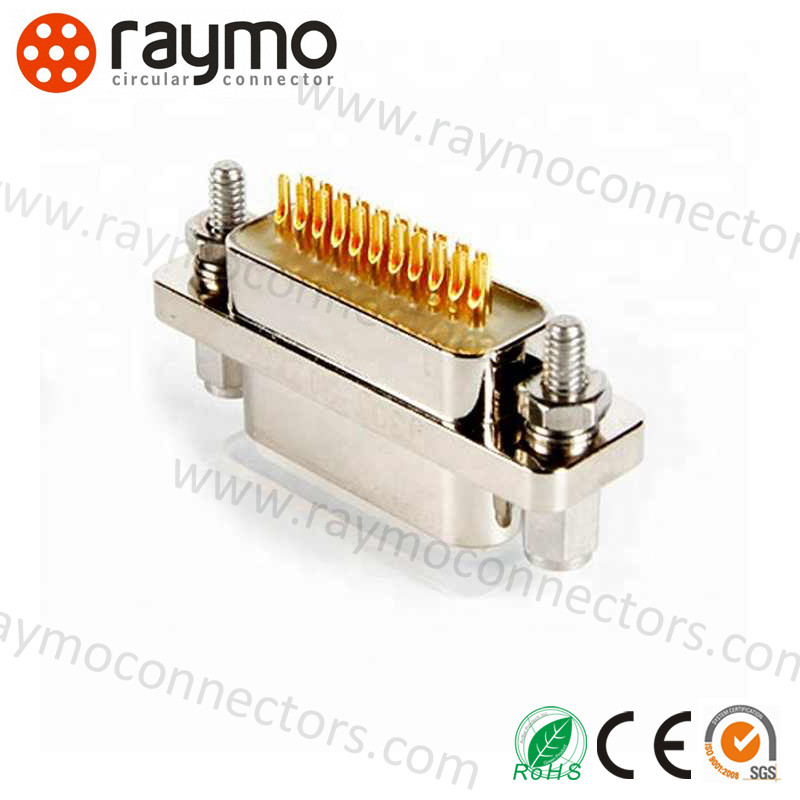

Hochleistungs-J30J Miniatur-Rechteck-elektronischer SteckerBilder
Hochleistungs-J30J Miniatur-Rechteck-elektronischer SteckerAnwendung
Dieses umfangreiche Portfolio ermöglicht es Ihnen, die ideale Steckverbinderkonfiguration auszuwählen, die fast allen spezifischen Anforderungen in den meisten Märkten entspricht, einschließlich medizinischer Geräte, Prüf- und Messgeräte,Maschinen und Apparate, Audio-Video-Übertragung, Telekommunikation und Militär
Über die SHENZHEN RAYMO ELECTRONICS TECHNOLOGY LIMITED
Als Profi in der Konstruktion und Herstellung aller Arten von Steckverbindungen und Spezialkabeln,haben eine umfassende Erfahrung in der Entwicklung und Prktion von Kabeln und der damit verbundenen Steckverbinderadapter gesammelt.Mit RED/Teradek Bond/ARRI Kamera-Kabel, Canon/Sony Kamera-Stromkabel, SDI-Kabel, USB-Kabel, Video-Kabel, CCD-Kabel...
Wir bieten verschiedene OEM/ODM-Dienstleistungen an, die unterschiedlichen Anwendungen und Anforderungen entsprechen.
Unsere Prkte werden in einer Vielzahl von rauen Umgebungen und Anwendungen verwendet, wie beispielsweise industrielle Steuergeräte, medizinische Geräte, Mess- und Inspektionsgeräte,Audiovisuelle Ausrüstung und militärische, usw.
Darüber hinaus ist es mit vielen führenden Lieferanten sehr gut kompatibel.
Wir halten uns immer an den Geist der Innovation, setzen weiterhin neue Prktserien ein, darunter M5, M8, M9, M12, M16, M23 und andere Datenverbindungen.Mit IP68, ISO9001, Rohs, CE, REACH-Zertifikat genehmigt.
Unser Dienst
Hohe Qualität: CNC-Maschine, professioneller Ingenieur, geschickter Arbeiter, verantwortungsbewusstes QC sorgen für unsere hochwertigen Prkte;
OEM & ODM: OEM & ODM-Dienstleistungen sind willkommen;
Musterpolitik: Kostenlose Muster und Musterbestellungen werden akzeptiert;
Schnelle Lieferung: 3~5 Arbeitstage nach Zahlungserhalt für normale Steckverbinder;
Schnelle Antwort: innerhalb von 24 Stunden für Ihre Anfragen und andere Fragen;
Nachverkaufsservice: Verfolgen Sie Ihre Lieferung. Bieten Sie professionelle Lösungen für Ihre Fragen.
