Prct Beschreibung
Teilenummer: RM-FNG-2BC-314JS92Z (FNG.2B.314.CLAD92Z)
Beschreibung: FNG 2B Serie gerader Stecker, 2 Schlüssel, 30 Grad, 14-polige männliche Lötanschlüsse, Außenschale aus naturverchromtem Messing, PPS-Isolator, 92 Kabelverschraubung für 8,2-9,2 mm Kabel, Mutter zur Montage einer Knickschutztülle.
Hauptmerkmale:
- Kompakte Struktur, klein und smart;
- Hohe Dichte in der Mehrfachkontaktserie;
- Push-Pull & Selbstverriegelungssystem;
- Hohe Qualität zu vernünftigen Preisen.
| Gehäusegröße | Anzahl der Kontakte im Löt- / PCB-Typ | Ein Schlüssel | Zwei Schlüssel in unterschiedlichem Grad |
| 00B | 2, 3, 4 | 0° (G) | 30° (A), 60° (B), 45° (J) |
| 0B | 2, 3, 4, 5, 6, 7, 9 | 0° (G) | 30° (A), 60° (B), 90° (C), 135° (D), 145° (E), 155° (F), 45° (J), 70° (K), 80° (L), 110° (M) |
| 1B | 2, 3, 4, 5, 6, 7, 8, 10, 12, 14, 16 | 0° (G) | 30° (A), 60° (B), 90° (C), 135° (D), 145° (E), 155° (F), 45° (J), 70° (K), 80° (L) |
| 2B | 2, 3, 4, 5, 6, 7, 8, 10, 12, 14, 16, 19, 26 | 0° (G) | 30° (A), 45° (B), 60° (C), 95° (D), 120° (E), 145° (F), 37,5° (J), 52,5° (K), 70° (L) |
| 3B | 3, 4, 6, 7, 8, 10, 12, 14, 16, 18, 21, 30 | 0° (G) | 30° (A), 45° (B), 60° (C), 95° (D), 120° (E), 145° (F), 37,5° (J), 52,5° (K), 70° (L) |
| Technische Merkmale |
| Lebensdauer | >5000 Zyklen | Salzsprühkorrosionstest | >96h |
| Luftfeuchtigkeit | Bis zu 95% bei 60°C | Schutzart (gesteckt) | IP50 |
| Temperaturbereich | -55°C~250°C
(-20°C~100°C für wasserdichte Ausführung) | Klimakategorie | 55/175/21 |
| Vibrationsfestigkeit | 10-2000Hz, 15g | Abschirmung | >75db bei 10MHz >40db bei 1GHz |
| Stoßfestigkeit | >100g, 6ms | Zertifizierung | CE, RoHS, SGS
ISO9001:2019 |

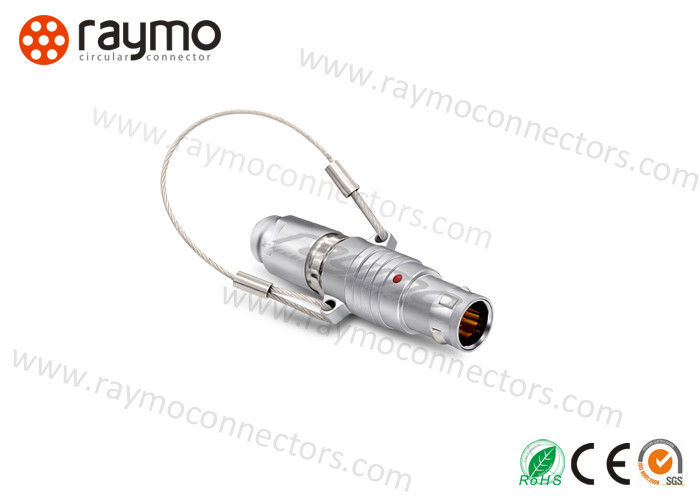

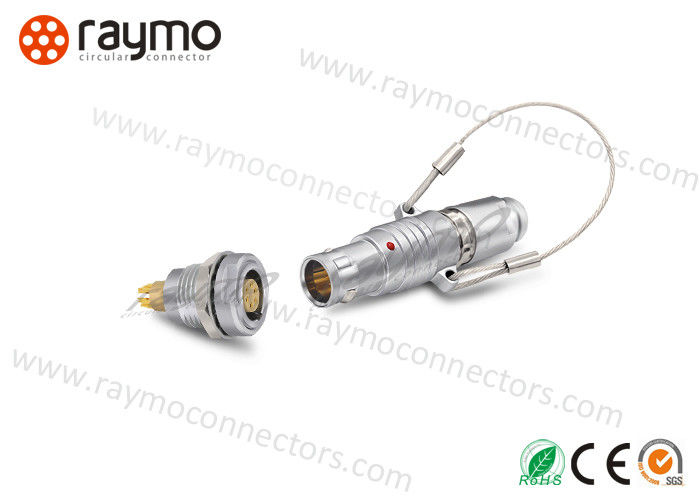

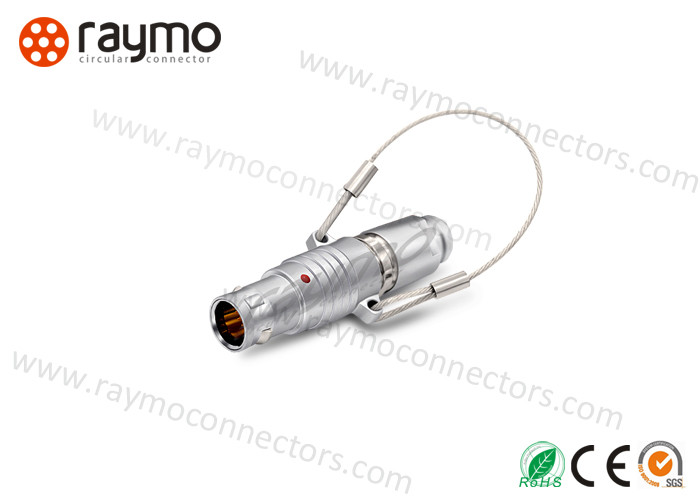

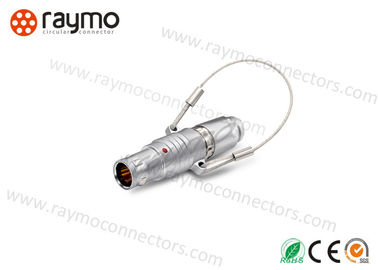

Foto & Abmessungen:
Anwendung
RAYMO's hochwertige Steckverbinder finden sich in einer Vielzahl von anspruchsvollen Anwendungen und Umgebungen, darunter:
Automobil, Audio-VideoLuftfahrtKommunikationIndustrielle Steuerung, Informationssysteme und Maschinen, MedizinIndustrieTest und MessungDatenerfassung, Datenübertragungsgeräte. Mle Power, Sensor, Sensorik-Instrumentierung, Analyse-Anwendung.
Verpackung & Lieferung
Verpackung:
PE-Beutel & Karton
Lieferzeit:
1~10 Stück: 3~5 Werktage
11~100 Stück: 3~5 Werktage
101~500 Stück: 3~5 Werktage
501~1000 Stück: 3~5 Werktage
