Prct Beschreibung
P/N: RM-EGG-00C-302KV (EGG.00.302.CLV)
Beschreibung: EGG 00 Serie Panel-Mount-Feststeckdose, 1 Schlüssel, 0 Grad, 2-polige abgewinkelte 90-Grad-Buchsenkontakte für Leiterplatten, Außenschale aus naturbelassenem, verchromtem Messing, PPS-Isolator
| Gehäusegröße |
Kontakte Nr. in Löt-/Leiterplattentyp |
Ein Schlüssel |
Zwei Schlüssel in verschiedenen Graden |
| 00B |
2, 3, 4 |
0° (G) |
30° (A), 60° (B), 45° (J) |
| 0B |
2, 3, 4, 5, 6, 7, 9 |
0° (G) |
30° (A), 60° (B), 90° (C), 135° (D), 145° (E), 155° (F), 45° (J), 70° (K), 80° (L), 110° (M) |
| 1B |
2, 3, 4, 5, 6, 7, 8, 10, 12, 14, 16 |
0° (G) |
30° (A), 60° (B), 90° (C), 135° (D), 145° (E), 155° (F), 45° (J), 70° (K), 80° (L) |
| 2B |
2, 3, 4, 5, 6, 7, 8, 10, 12, 14, 16, 19, 26 |
0° (G) |
30° (A), 45° (B), 60° (C), 95° (D), 120° (E), 145° (F), 37.5° (J), 52.5° (K), 70° (L) |
| 3B |
3, 4, 6, 7, 8, 10, 12, 14, 16, 18, 21, 30 |
0° (G) |
30° (A), 45° (B), 60° (C), 95° (D), 120° (E), 145° (F), 37.5° (J), 52.5° (K), 70° (L) |
Haupteigenschaften:
- Kompakte Struktur, klein und intelligent;
- Anordnung mit hoher Dichte in Mehrfachkontaktserien;
- Push-Pull- und Selbstverriegelungssystem;
- Hohe Qualität zu angemessenen Preisen.
| Technische Eigenschaften |
| Haltbarkeit |
>5000 Zyklen |
Salzsprühkorrosionstest |
>96h |
| Feuchtigkeit |
Bis zu 95 % bei 60 °C |
Schutzart (gesteckt) |
IP50 |
| Temperaturbereich |
-55°C~250°C
(-20°C~100°C für wasserdichte Ausführung) |
Klimatische Kategorie |
55/175/21 |
| Vibrationsfestigkeit |
10-2000Hz,15g |
Abschirmung |
>75 dB bei 10 MHz
>40 dB bei 1 GHz
|
| Schockfestigkeit |
>100g, 6ms |
Zertifizierung |
CE, RoHS, SGS
ISO9001:2019 |

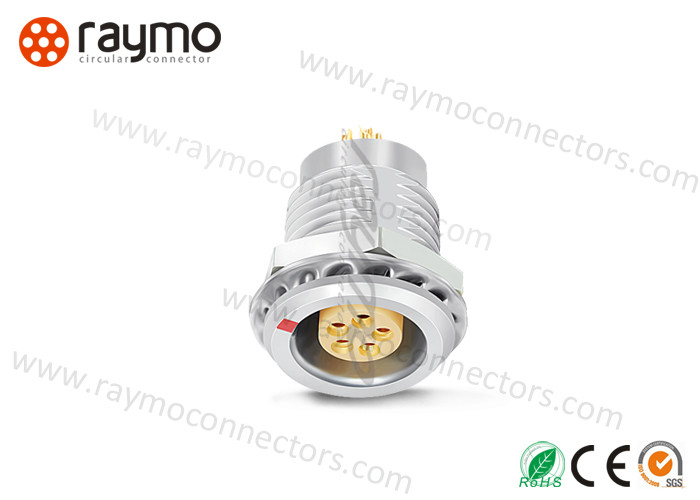

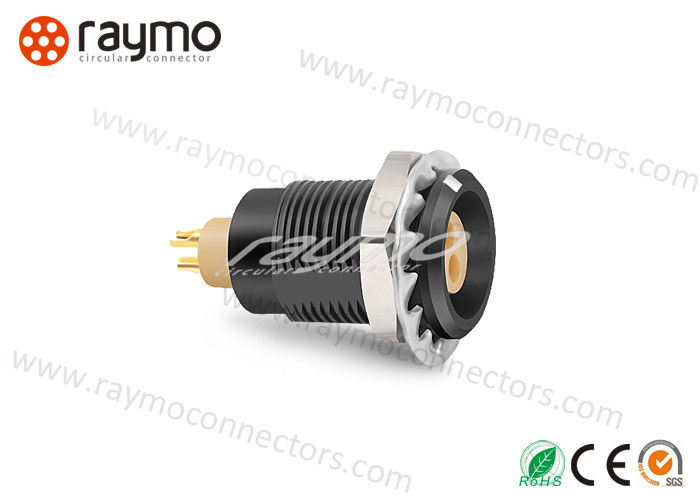

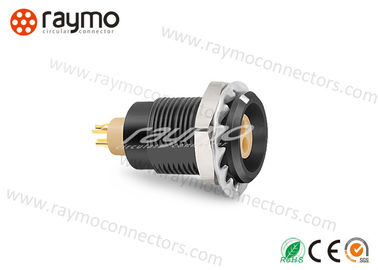

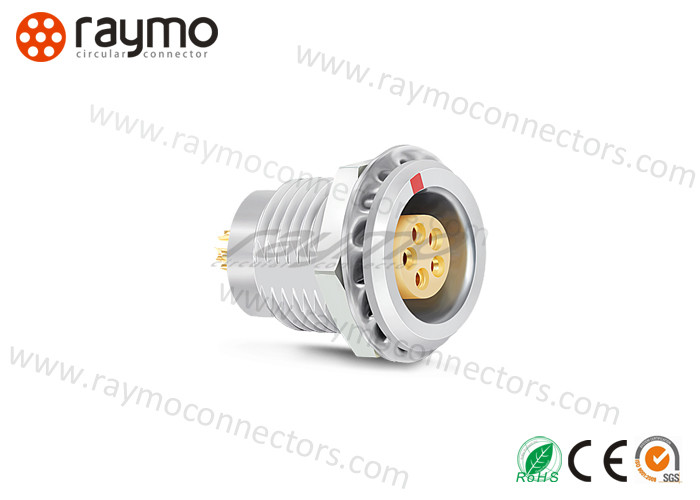

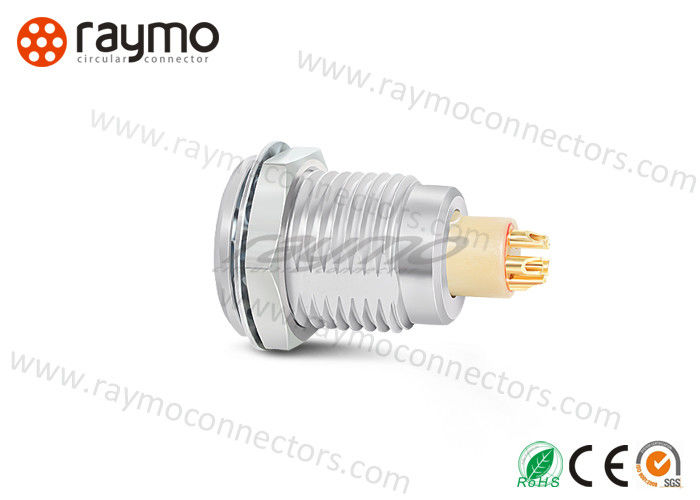

Foto & Abmessungen:
Anwendung
Die hochwertigen Steckverbinder von RAYMO werden in einer Vielzahl von anspruchsvollen Anwendungen und Umgebungen eingesetzt, darunter:
Automobil, Audio-Video, Luftfahrt, Kommunikation, Industrielle Steuerung, Informationssysteme und Maschinen, Medizin, Militär, Test und Messung, Datenerfassung, Datenübertragungsausrüstung. Mle Power, Sensor, Sensorsysteme, Instrumentierung, Analyseanwendung.
Verpackung & Lieferung
Verpackung:
PE-Beutel & Karton
Lieferzeit:
1~10 Stück: 3~5 Werktage
11~100 Stück: 3~5 Werktage
101~500 Stück: 3~5 Werktage
501~1000 Stück: 3~5 Werktage
Über uns
SHENZHEN RAYMO ELECTRONICS TECHNOLOGY LIMITED ist ein Hersteller mit Sitz in Shenzhen, der sich auf die Herstellung von kreativen, kundenorientierten runden Push-Pull-Selbstverriegelungssteckverbindern aus Metall und Kunststoff sowie Kabelkonfektionen konzentriert, um seit 2010 über 75 Länder und Regionen zu bedienen.
Mit professioneller Forschung und Entwicklung und exzellenter Handwerkskunst verfügt unser Werk über die Fähigkeit, Kunden präzisere Steckverbinder und Kabelsatzlösungen anzubieten, um die tatsächlichen Bedürfnisse der Kunden in diesen Bereichen zu erfüllen.
Ziel ist es, den Kunden qualifizierte und geeignete Steckverbinder und Kabelkonfektionen anzubieten. Unser Werk hat bereits über 3.000 Arten von Steckverbindern und 1.000 Arten von OEM-Kabelkonfektionen auf der Grundlage der tatsächlichen Kundenbedürfnisse entwickelt und entworfen.
Unser Service
1. Hohe Qualität: CNC-Maschine, professioneller Ingenieur, erfahrener Arbeiter, verantwortungsbewusste QC sorgen für unsere hohe Qualität;
2. OEM & ODM: OEM- und ODM-Dienstleistungen sind willkommen;
3. Musterrichtlinie: Kostenlose Muster und Musterbestellungen werden akzeptiert;
4. Schnelle Lieferung: 3~5 Werktage nach Zahlungseingang für normale Steckverbinder;
5. Schnelle Reaktion: innerhalb von 24 Stunden für Ihre Anfrage und alle anderen Fragen;
6. Kundendienst: Verfolgen Sie Ihre Sendung. Bieten Sie professionelle Lösungen für Ihre Fragen an.
Übersee-Ausstellungen
- 2014/04/11-15 HK Fair
- 2014/10/11-15 HK Fair
- 2015/10/2-7 ICEEB, Brasilien
- 2016/04/1115 HK Fair
- 2017/09/11-16 NAB Show, Niederlande
- 2018/11/13-16 Electronica 2018, München, Deutschland
FAQ
1. Ist Ihr Unternehmen ein professioneller Hersteller?
Raymo: Ja, wir sind seit 2010 auf die Herstellung von Rundsteckverbindern und Kabelkonfektionen spezialisiert. Unsere Fabrik ist ein von SGS geprüftes Unternehmen und arbeitet seit über 9 Jahren auf www.alibaba.com.
2. Was ist das MOQ?
Raymo: Kein MOQ begrenzt, kleine Bestellungen werden akzeptiert, alles hängt von den tatsächlichen Kundenbedürfnissen ab.
3. Kostenlose Probe
Raymo: Verfügbar. Bei Bedarf kontaktieren Sie uns bitte.
4. Wie sieht es mit der Lieferzeit aus?
Raymo: Muster für 3-5 Werktage, Massenprktion für 5-7 Werktage.
5. Was sind Ihre Zahlungsbedingungen?
Raymo: 100% Vorauszahlung per T/T, wenn der Kunde eine Bestellung aufgibt.
6. Hat Ihr Prct eine Garantie?
Raymo: Ja, alle unsere Steckverbinder können nach 5000 Steckzyklen normal funktionieren; unsere Fabrik hat Instrumente, um sie vor dem Versand zu testen. Schäden durch Missbrauch, Behandlung und unbefugte Änderungen und Reparaturen sind nicht durch unsere Garantie abgedeckt.
Die hochwertigen Steckverbinder von RAYMO werden in einer Vielzahl von anspruchsvollen Anwendungen und Umgebungen eingesetzt, darunter:
Automobil, Audio-Video, Luftfahrt, Kommunikation, Industrielle Steuerung, Informationssysteme und Maschinen, Medizin, Militär, Test und Messung, Datenerfassung, Datenübertragungsausrüstung. Mle Power, Sensor, Sensorsysteme, Instrumentierung, Analyseanwendung.
