5-polige Buchsenstecker Rundsteckverbinder Binder Bajonett-Verriegelungssystem

Grundlegende Informationen
Herkunftsort: Shenzhen, Guangdong, China
Markenname: RAYMO
Zertifizierung: SGS RoHS2.0 CE Reach
Modellnummer: 678 Serie M16 Connector
Min Bestellmenge: 1 Stück/Stück
Preis: negotiable
Verpackung Informationen: Plastiktasche u. Karton
Lieferzeit: 5-7 Arbeitstage
Zahlungsbedingungen: T/T, D/A, D/P, L/C, MoneyGram, Western Union
Versorgungsmaterial-Fähigkeit: 5000 Stück/Woche
Verriegelung: Bajonett -Verriegelungssystem Name des Unternehmens: Panel -Mount -Stecker
Größe der Schale: 678 Serie Connector Kontakt nein.: 4Pin Frauenkontakt
Muschelfarbe: Schwarze Farbe Isolator: PBT
Hervorheben:

mit einem Durchmesser von mehr als 50 cm3

,

kreisförmiger Metallstecker

Binder Bajonett-Verriegelungssystem Panel Mount Steckverbinder 5-polige Buchse



Hauptmerkmale
Bestellcode



Kontakte Bestell-Nr. Raymo Artikel-Nr.
2 99 0603 00 02 RM-EHG.M16.A02KS
3 99 0607 00 03 RM-EHG.M16.A03KS
4 99 0611 00 04 RM-EHG.M16.A04KS
5 99 0615 00 05 RM-EHG.M16.A05KS
6 99 0619 00 06 RM-EHG.M16.A06KS
7 99 0623 00 07 RM-EHG.M16.A07KS
7 99 0683 00 07 RM-EHG.M16.A07KS
8 99 0647 00 08 RM-EHG.M16.A08KS
12 99 0651 00 12 RM-EHG.M16.A12KS





Gehäusematerial



Materialien
Gehäusekörper PA66
Isolierkörper PBT
Kontaktstift CuZn, versilbert und goldplattiert (3-8 Pole)
Hülse PC
Knickschutzhülse TPE
Schraubenstahl Vernickelt





Elektrische Daten



Elektrische Daten (bei Tamb 20 °C)
Drahtstärke max. 0,75 mm² (max. AWG 20) (3-8 Pole)
max. 0,25 mm² (max. AWG 24) (12 Pole)
Kabelauslass 3-6mm/6-8mm
Mechanische Funktion >500 mA
Obere Temperatur + 85 °C
Untere Temperatur – 40 °C
Nennspannung 250 V (32 V) 2-4 Pole
60 V (32 V) 5 Pole
250 V (32 V) 6 Pole
125 V (32 V) 7 Pole
60 V (32 V), 8-12 Pole
Nenn-Stoßspannung 1500V 2-6 Pole
800V 7 Pole
500V (32 V) 8-12 Pole
Nennstrom (40 °C) 7A 2-3 Pole
6A 4-6 Pole
5A 7-8 Pole
3A 12 Pole
Kontaktwiderstand ≤ 5 MΩ 3-8 Pole
≤ 3 mΩ 12 Pole




 FOTOS

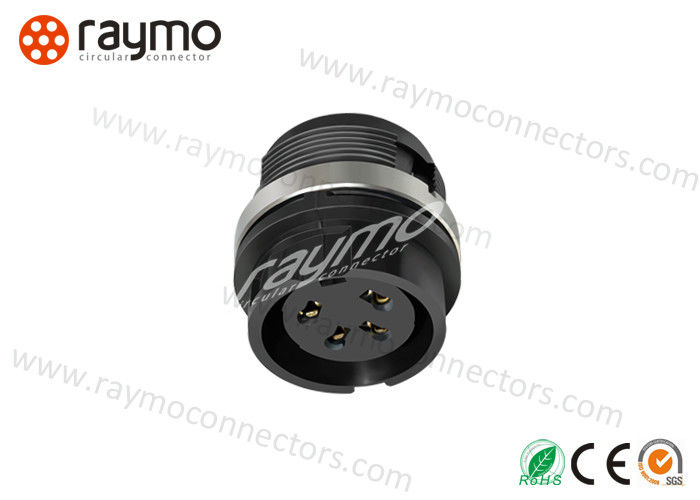

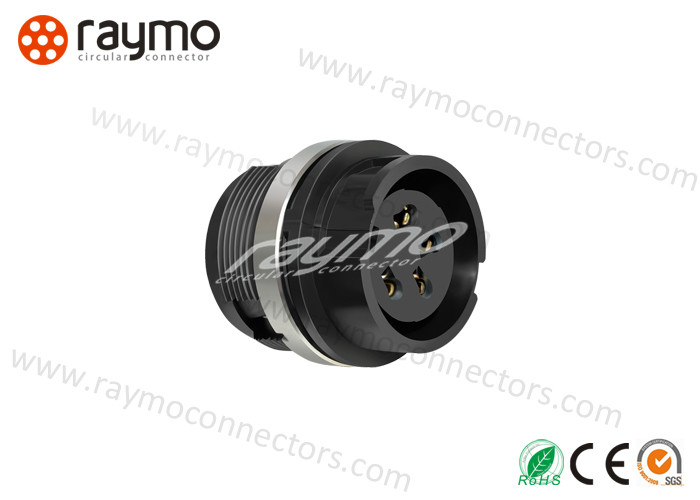

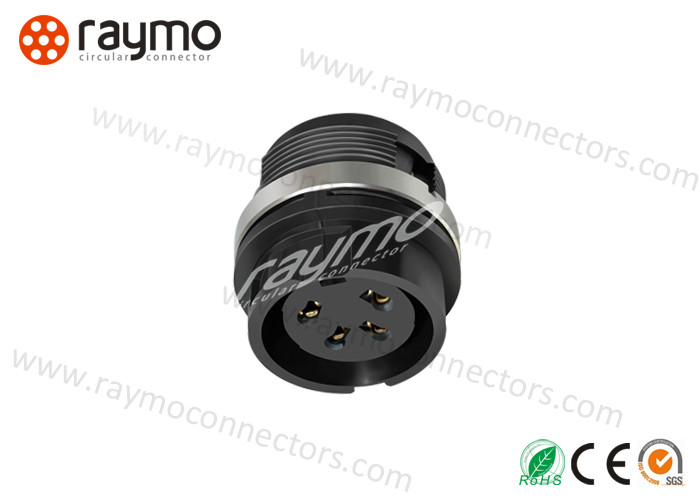

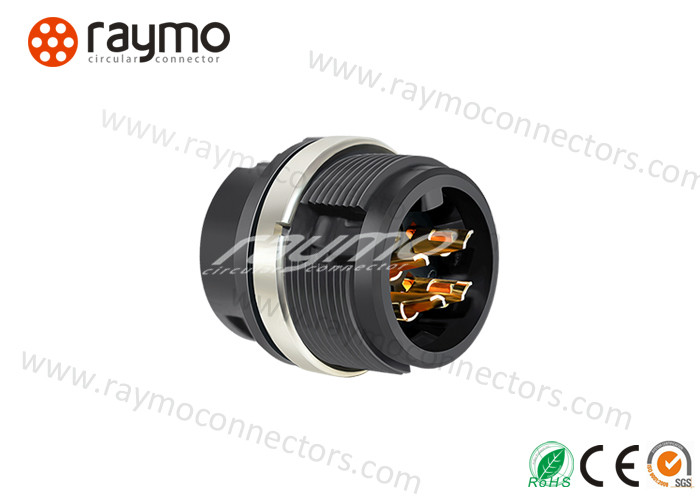

5-polige Buchsenstecker Rundsteckverbinder Binder Bajonett-Verriegelungssystem 0





5-polige Buchsenstecker Rundsteckverbinder Binder Bajonett-Verriegelungssystem 1
