4 Pin Lemo Push Pull Stecker FGG.1B.304.CLAD62Z IP50 Schweißschließung

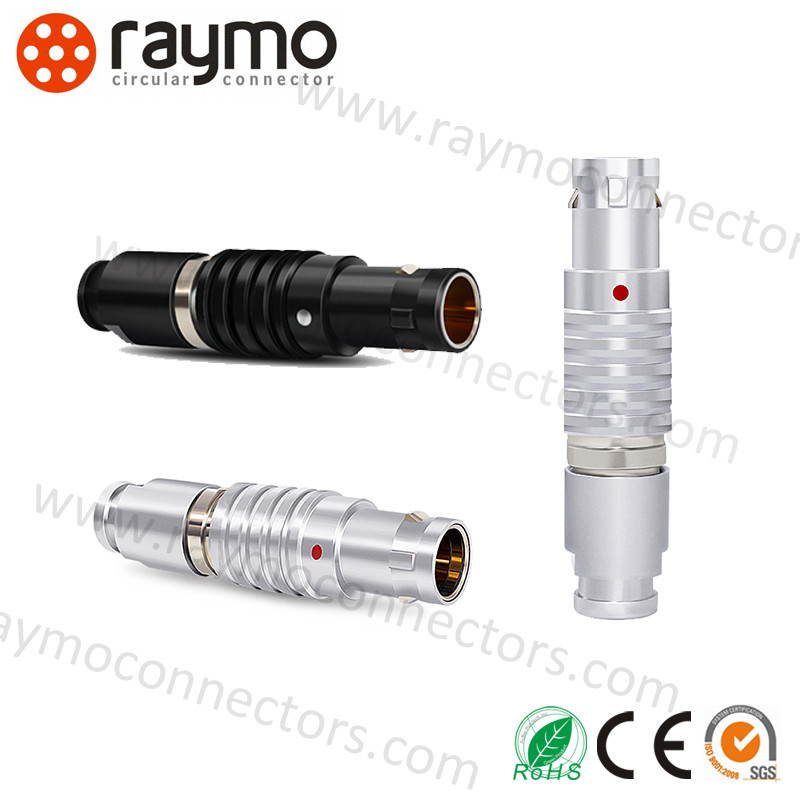

Lemo-kompatibler FGG.1B.304.CLAD62Z 4-poliger runder Push-Pull-Steckverbinder

Der runde Stecker der Serie 1B mit 4 Kontakten verfügt über einen Inline-Anschluss. Dieser Kabelsteckverbinder hat eine Strombelastbarkeit von bis zu 10A. Dieser Steckverbinder verfügt über ein hochpräzises Push-Pull-Selbstverriegelungssystem, das mit Kabelzange und Mutter zur Anbringung einer Knickentlastung für eine einfache und sichere Verbindung ausgestattet ist. Er hat ein robustes und widerstandsfähiges Design für raue Außenanwendungen. Dieser Steckverbinder besteht aus verchromtem Messing, das eine vernickelte Messing-Verriegelungs-Innenhülse und eine Zangenmutter enthält. Die freien Stecker werden mit Zangen geliefert, um einen maximalen Kabeldurchmesser von 9 mm aufzunehmen.


Mit 360° Abschirmung für verbesserte EMI-Leistung sind die Kabelsteckverbinder der 1B-Serie perfekt für Anwendungen, die hohe Genauigkeit und störungsfreie Signale erfordern. Kabelstecker werden mit einer Panel- oder Leiterplattenbuchse verbunden. Kabelbuchsen werden mit Panelsteckern verbunden.

Selbstverriegelndes Verbindungssystem für Push-Pull-Steckverbinder

Das Selbstverriegelungssystem ist eine einfache und effektive Rückhaltelösung, die einen vollständigen Schutz gegen Vibrationen, Stöße oder Zug am Kabel bietet.

Aktivierung des Systems für Push-Pull-Steckverbinder

Um das Selbstverriegelungssystem zu aktivieren, wird der Stecker einfach axial in sein Gegenstück gedrückt. Sobald er über die internen Verriegelungen fest eingerastet ist, ist die Verbindung praktisch unmöglich zu lösen. Kein Ziehen am Kabel oder einem anderen Teil des Steckverbinderkörpers löst die beiden Teile.

Technische Eigenschaften für FGG.1B.304.CLAD**ZPush-Pull-Steckverbinder

Merkmale und Vorteile fürFGG.1B.304.CLAD**ZPush-Pull-Steckverbinder

• Mit einfach zu bedienendem Push-Pull-Selbstverriegelungssystem
• Hohe Pin-Dichte, die zur Miniaturisierung der Geräte beiträgt
• Gehäusegröße von 00B bis 3B
• Kontakte von 2-30 Pins
• Ausrichtungsschlüssel und polarisiertes Schlüsselungssystem zur Vermeidung von Kreuzschnittstellen
• 360° EMV-Abschirmung
• Robuste und stoßfeste Designs
• Funktionsfähig in einem weiten Temperaturbereich von -50°C bis +250°C
• Erhältlich mit Löt-, Leiterplatten- und rechtwinkligen Leiterplattenkontakten

Anwendungen für FGG.1B.304.CLAD**ZPush-Pull-Steckverbinder

Er wird häufig in allen Arten von medizinischen Geräten verwendet, insbesondere für die Signalübertragung, medizinische Geräte, Audio/Video, Test und Messung, Kommunikation prct line. Einige der häufigsten Bereiche sind:

• Test- und Messgeräte
• Sensoren und Aktoren
• Instrumentierung
• Medizinische Geräte
• Audio/Video

Zeichnung für FGG.1B.304.CLAD**Z Push-Pull-Steckverbinder
