PG9 M16 Gewinde Frontbefestigung Schraube Verriegelung Montage Stecker M12 mit 5-poligem Molex-Stecker Jst-Gehäuse Kabelbaum

Eigenschaften und Vorteile von Rundsteckverbinder der Serie M16 680

M12-Rundsteckverbinder erleichtern den einfachen und kostengünstigen Anschluss von Signalen, Daten und Strom in der Automatisierungsindustrie. Die Raymo M12-Serie wird in vielen Anwendungen der Automatisierung eingesetzt, wie z. B. Sensorik & Aktorik, CANopen, DeviceNET, Profibus, PROFINET, EtherCAT, Ethernet, INTERBUS, CC-Link, Motorservo, Digitalkamera, Bahnprozesssteuerung usw.

Spezifikation des Rundsteckverbinders der Serie M16 680

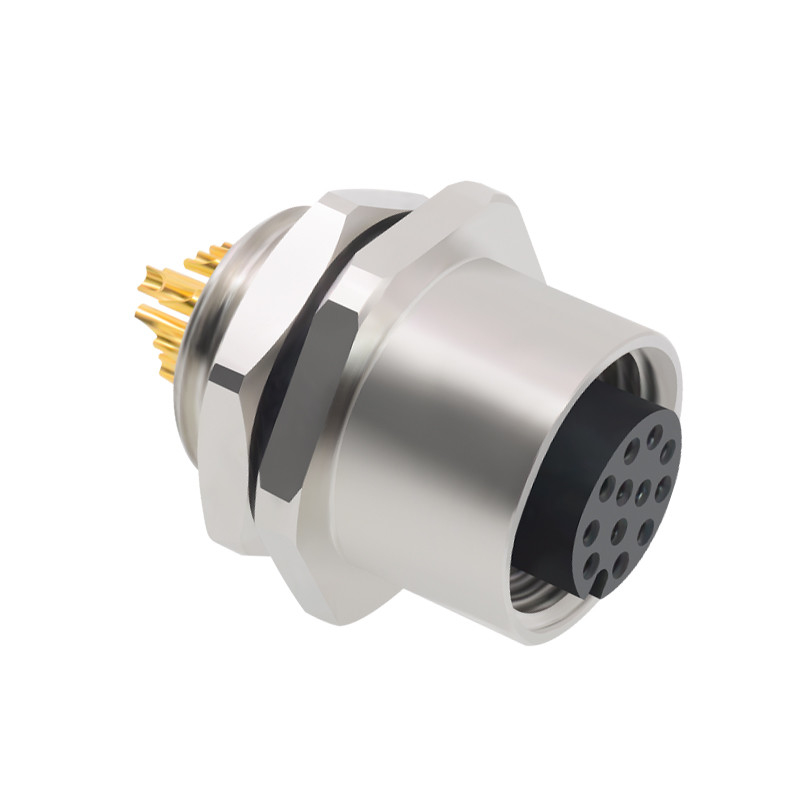

Raymo M12-Leiterplattensteckverbinder sind Front- und Rückwandmontage-M12-Steckverbinder, die für eine einfache Handhabung auf der Leiterplatte und

Kompatibilität mit Wellenlötprozessen konzipiert sind. M12-Leiterplattensteckverbinder enthalten einen integrierten Drahtclip mit einer integrierten Leiterplattenhalterung

Funktion, um sie während des Reflow-Prozesses auf der Leiterplatte zu sichern. Einzelne Drähte sind abisoliert und vorverzinnt und somit bereit zum Löten.

_{Allgemeine Merkmale:}
_Standard	_{IEC 61076-2-101}
_Anschluss	_{Löt-Leiterplatte}
_{Steckverbinder-Verriegelungssystem}	_Schraube
_Schutzart	_{IP67, IP68, IP69K}
_{Umgebungstemperatur (Betrieb)}	_{-25 °C ~ +85 °C}
_{Mechanische Betätigung}	_{>100 Steckzyklen}
_{Zolltarifnummer}	_8538900000
_{Umweltverträglichkeit}	_{RoHs, Reach}
_{Elektrische Parameter:}
_Nennspannung	_30V~250V
_{Nenn-Stoßspannung}	_500V
_{Nennstrom (40 °C)}	_1,5A~4A
_{Kontaktwiderstand}	_≤5mΩ
_{Isolationswiderstand}	_≥100MΩ
_Materialien:
_{Steckverbinderkörper}	_TPU
_Stift	_{Messing, vergoldet}
_Buchse	_{Phosphorbronze, vergoldet}
_Gehäuse	_{Messing, vernickelt}
_{O-Ring-Material}	_Fluorring
_{Schwarzer Kleber}	_Epoxidharz

Anwendung des Rundsteckverbinders der Serie M12

Mit ausgezeichneter EMV-Abschirmung und einer Umweltschutzklasse von IP67 im gesteckten Zustand ist diese robuste M12-Schraubverriegelung, die der DIN EN 61076-2-106 entspricht, eine ideale Lösung, um sicherzustellen, dass Strom- und Signalverbindungen in rauen Umgebungen und industriellen Anwendungen nicht beeinträchtigt werden.

RAYMO Company Intrce

SHENZHEN RAYMO ELECTRONICS TECHNOLOGY LIMITEDist ein Hersteller mit Sitz in Shenzhen, der sich seit 2010 auf die Herstellung von kreativen, kundenorientierten runden Push-Pull-Selbstverriegelungssteckverbindern aus Metall und Kunststoff sowie Kabelkonfektionen konzentriert, um über 75 Länder und Regionen zu bedienen. Unsere Produkte erhielten eine sehr beliebte Empfehlung von unseren Kunden.

Dieses umfangreiche Portfolio ermöglicht es Ihnen, die ideale Steckverbinderkonfiguration auszuwählen, die für fast jede spezifische Anforderung in den meisten Märkten geeignet ist, einschließlich medizinischer Geräte, Test- und Messinstrumente, Maschinen, Audio-Video-Übertragung, Telekommunikation und Militär.

Was ist der Unterschied zwischen der M12-Steckverbinder-Codierung?

A-codiert wird hauptsächlich in Sensoren, Aktoren, Motoren und den meisten anderen Standardgeräten verwendet. Es hat normalerweise zwischen 2 und 12 Pins.
B-codiert wird hauptsächlich in Netzwerkkabeln für Feldbus-Verbindungen verwendet, einschließlich Systeme, die mit Profibus arbeiten. Es hat typischerweise zwischen 3 und 5 Pins.
C-codiert wird hauptsächlich mit AC-Sensoren und -Aktoren verwendet und hat auch einen doppelten Keil, um die Sicherheit zu erhöhen. Es hat zwischen 3 und 6 Pins.
D-codiert wird typischerweise in Netzwerkkabeln für Ethernet- und ProfiNet-Systeme verwendet. Es überträgt Daten mit bis zu 100 Mbit und bietet typischerweise 3 bis 5 Pins.
S-codiert sind für AC-Stromanwendungen.
T-codiert sind für DC-Stromanwendungen.
X-codiert kann große Datenmengen mit hohen Geschwindigkeiten von bis zu 10 Gbit übertragen, es hat immer 8 Pins.

Warum uns wählen

Senken Sie Ihre Kosten, günstiges Kabelangebot, sparen Sie mindestens 30 % - 50 % Ihrer Kosten (100 % kompatibel mit dem Original und funktioniert gut)
Großer Lagerbestand, kurze Vorlaufzeit und einfacher Einkauf
Wir können OEM/ODM-Service und Kabelkonfektionslösungen anbieten
Es ist hervorragend kompatibel mit vielen führenden Anbietern
Unser Unternehmen verfügt über mehr als 9 Jahre Erfahrung und starke professionelle Forschungs- und Entwicklungskapazitäten. Fortschrittliche Entwicklung und Management, umfassende Forschung und Entwicklung, TESTS und eine hochautomatische Produktionslinie machen unsere Produkte zuverlässig und leistungsstark.
Unser Unternehmen hat ISO90001 bestanden und die Zertifizierungen CE, REACH, RoHS und SGS erhalten

Bilder des Rundsteckverbinders der Serie M12

Selbstsichernder Rundsteckverbinder M12 mit 5 Pin Molex Connector JST, das Kabelbaum unterbringt 0

Wenn Sie die gewünschten Artikel nicht finden konnten, senden Sie uns bitte eine E-Mail mit den genauen Modellen, die Sie benötigen. Der beste Preis und die detaillierten Spezifikationen jedes Modells werden Ihnen in Kürze mitgeteilt. Lösen Sie die hohen Kosten und die lange Vorlaufzeit der Originalmarke!

Größe und Tag:

Herkunftsort:	Shenzhen, China
Markenname:	RAYMO
Zertifizierung:	RoHs2.0, CE, ISO9001:2015, SGS, Reach
Modellnummer:	Verbindungsstück M12

Min Bestellmenge:	1 Stück/Stück
Preis:	negotiable
Verpackung Informationen:	Plastiktasche u. Karton
Lieferzeit:	5-7 Arbeitstage
Zahlungsbedingungen:	T/T, D/A, D/P, L/C, MoneyGram, Western Union
Versorgungsmaterial-Fähigkeit:	5000 Stück/Woche

Name des Unternehmens:	RUNDSTECKVERBINDER M12	Verbindungsstückverriegelung::	Schraubverriegelung
Kontakt nein.:	3pins, 4pins, 5pins, 8pins, 12pins sind verfügbar	Isolator:	PBT
Schalenmaterial:	Messing, in eingekerbt überzogen	Schutzgrad:	IP 40
Mechanischer Betrieb:	> 500 Paarungszyklen	Zollzöllernummer:	85369010
Hervorheben:	Selbstsichernder Rundsteckverbinder M12 , Rundsteckverbinder des Kabelbaum-M12 , Verbindungsstück PBT-Isolator-M12
