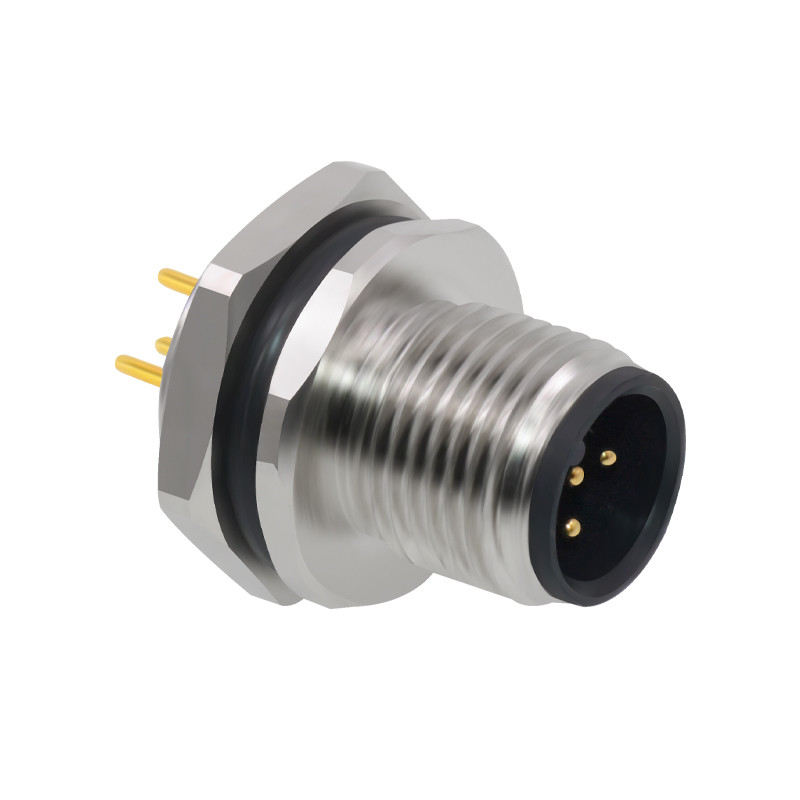

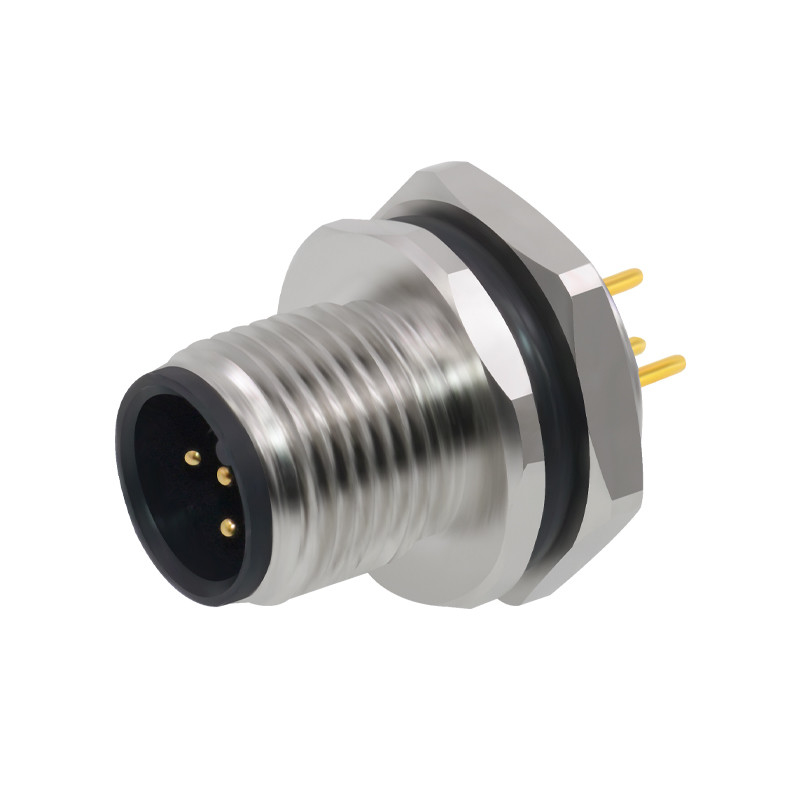

Bindemittel M12 Männliche Plattenhalterung, Druckgussschraube, PCB-Typ, hinten befestigt

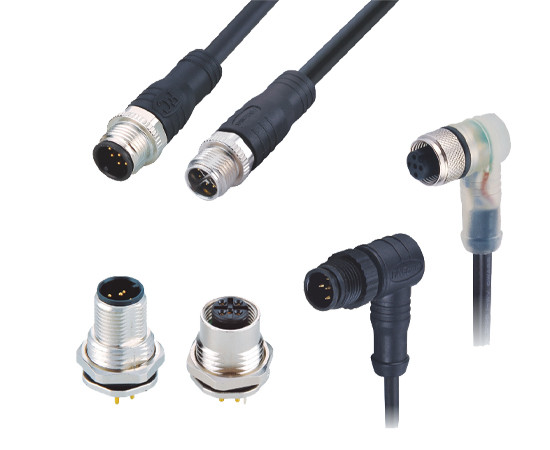

BINDER M12-Anschlüsse und Kabelbaugruppen
Der M12-Kabelstecker prct, der mit dem M12-Steckdose prct abgestimmt ist, wird direkt in das Kabel gegossen. Kabellänge. Die Länge kann vom Benutzer festgelegt werden. Zum Beispiel 1 Meter, 2 Meter, 5 Meter, 10 Meter,usw..
Standard-M12-Stecker für das Bussystem, geeignet für Drucksensoren, photoelektrische Sensoren,Die elektrischen Verbindungen verschiedener Sensoren wie Encoder und Instrumente sind Standardteile mit starker Austauschbarkeit und sind auf Lager.
M12 kann mit doppeltem männlichen Kopf, doppeltem weiblichen Kopf, einem männlichen und einem weiblichen, einem männlichen zu zwei weiblichen usw. angepasst werden, wenden Sie sich bitte an den Kundenservice für Details
Allgemeine Informationenfür BINDER M12
| Standard: | IEC 61076-2-101 |
| Umgebungstemperatur: | -25 °C ~ +90 °C |
| Einfügungsstück: | PA-Funktion |
| Anschlusskontakte: | mit einer Breite von nicht mehr als 15 mm |
| Koppelmutter/Schraube: | Zinklegierung mit Nickelplattierung |
| Versiegelung/O-Ring: | Epoxidharz/FKM |
| Isolierwiderstand: | ≥ 100 MΩ |
| Kontaktwiderstand: | ≤ 5mΩ |
| Schirmung: | Nicht verfügbar |
| Aufstellfaden: | PG9 |
| IP-Klasse: | IP67 bei Verschluss |
Elektrische und mechanische Daten für BINDER M12
| Kontaktpersonen | Erhältlich
Codierung | Nennstrom | Spannung | Kontaktpersonen
Beendigung |
| Klimatisierung | D/C |
| 03 Stifte | A/B/C | 4A | 250 V | 250 V | PCB |
| 04 Stifte | A/B/C/D | 4A | 250 V | 250 V | PCB |
| 05 Stifte | A/B/C | 4A | 60 V | 60 V | PCB |
| 06 Stifte | C | 2A | 30 V | 30 V | PCB |
| 08-Pins | Eine | 2A | 30 V | 30 V | PCB |
Was ist der Unterschied zwischen M12-Konnektorcodierung?
mit A-CodeEs wird meist in Sensoren, Aktoren, Motoren und den meisten anderen Standardgeräten verwendet. Es liegt normalerweise zwischen 2 und 12 Pins.
mit B-CodeDiese Systeme werden meist in Netzwerkkabeln für Fieldbus-Verbindungen eingesetzt.
mit C-CodeSie ist hauptsächlich mit Wechselstromsensoren und -antriebsgeräten verwendet und verfügt auch über einen doppelten Schlüsselschlüssel für zusätzliche Sicherheit. Sie hat zwischen 3 und 6 Pins.
mit D-CodeSie wird in der Regel in Netzwerkkabeln für Ethernet- und ProfiNet-Systeme verwendet. Sie überträgt Daten bis zu 100 Mb und bietet in der Regel 3 bis 5 Pins.
mit S-Codesind für den Einsatz von Wechselstrom bestimmt.
mit T-Codesind für die Stromversorgung mit Gleichstrom.
mit X-Codekann große Datenmengen von bis zu 10 GB mit hoher Geschwindigkeit übertragen, wird es immer 8 Pins haben.
Raymo-Unternehmen
SHENZHEN RAYMO ELECTRONICS TECHNOLOGY LIMITED als Fachmann für das Design und die Herstellung aller Arten von Steckverbindungen und Spezialkabeln,haben eine reiche Erfahrung in der Entwicklung und Produktion von Kabeln und der damit verbundenen Steckeradapter gesammelt..Mit RED/Teradek Bond/ARRI Kamera-Kabel, Canon/Sony Kamera-Stromkabel, SDI-Kabel, USB-Kabel, Video-Kabel, CCD-Kabel...Wir liefern verschiedene OEM / ODM-Dienstleistungen dienen als unterschiedliche Anwendung und Anforderung.
Unsere Produkte werden in einer Vielzahl von rauen Umgebungen und Anwendungen, wie industriellen Steuergeräten, medizinischen Geräten, Mess- und Inspektionsgeräten, weit verbreitet verwendet.audiovisuelle Ausrüstung und IndustrieDarüber hinaus hat es eine ausgezeichnete Kompatibilität mit vielen führenden Lieferanten.
Wir halten uns immer an den Geist der Innovation, setzen fort, neue Produktserien einzuführen, darunter M5, M8, M9, M12, M16, M23 und andere Datenverbindungen.Mit IP68, ISO9001, Rohs, CE, REACH-Zertifikat genehmigt.
Zeichnung der Verbindungen für das Bindemittel M12
