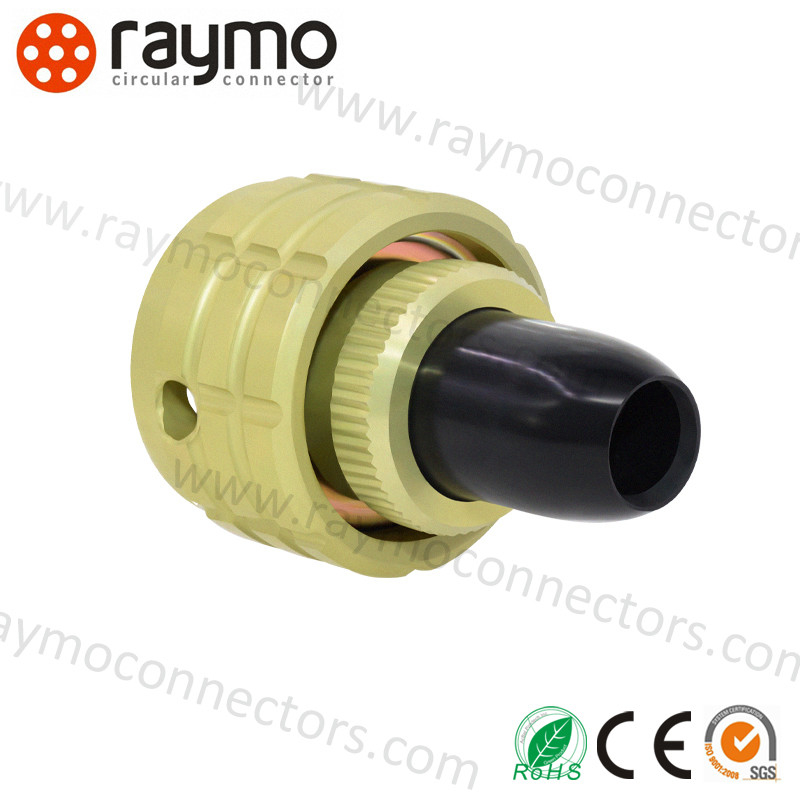

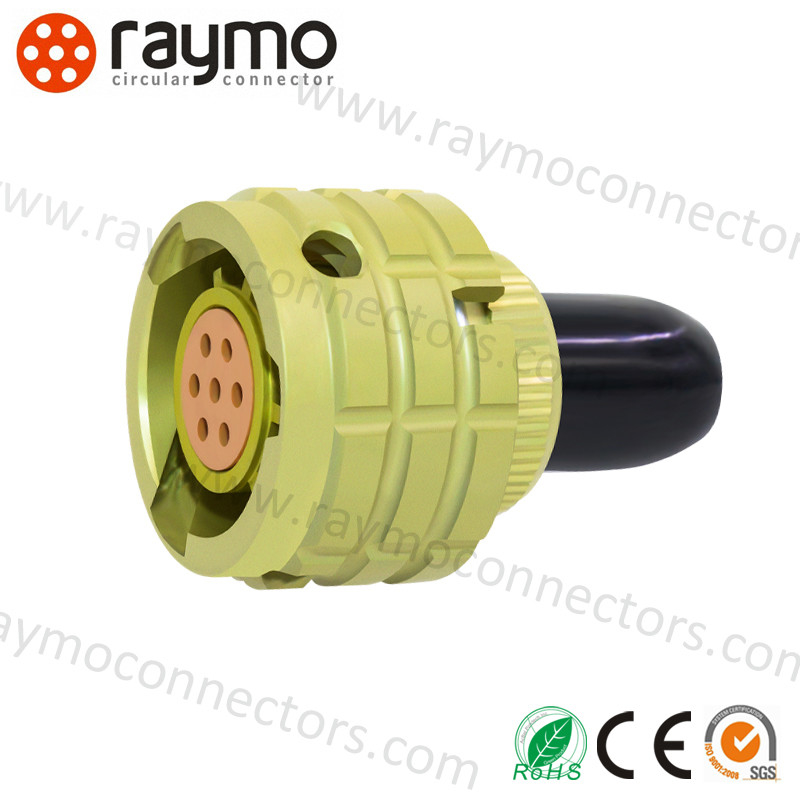

ONTS-BS-1(2) Serie Steckverbindergehäuse Größe 12 7-poliger weiblicher Stecker mit optionaler Kabelverschraubung
ONTS-BS-1-7/12-R12-1-V, Stecker
Prct Beschreibung IndustrieONTS-BS-1(2)STECKVERBINDER:
ONTS-BS-1(2) Rundsteckverbinder der OHS-Serie, die Steckverbindung verwendet Bajonettverbindung, die Kontaktteil-Endverbindungsform ist geschweißt, das Prct zeichnet sich durch schnelles Verbinden und Trennen, geringe Größe, hohe Dichte, gute Umweltbeständigkeit und hohe Zuverlässigkeit aus. Die Buchse ist ohne Kabelverschraubung, der Stecker kann eine gerade Kunststoffkabelverschraubung haben, geeignet für DC-AC-Schaltungen.
Gleichzeitig kann es mit den Originalteilen der russischen Serie ONTS-BS-1(2) kombiniert und ausgetauscht werden.
ONTS-BS-1(2) Steckverbinder, bestimmt für den Einsatz in Stromkreisen mit Gleich-, Wechselstrom (oft bis zu 3 MHz) und Impulsströmen.
ONTS-BS-1(2) Steckverbinder bestehen aus einer hermetisch dichten Steckbuchse und einer nicht-hermetischen Kabelbuchse für die Volumenmontage, sie verfügen über eine mehrpolige Gehäusepolarisierung, die vor nicht-normiertem Kontakt schützt.
Steckverbindung – Bajonett.

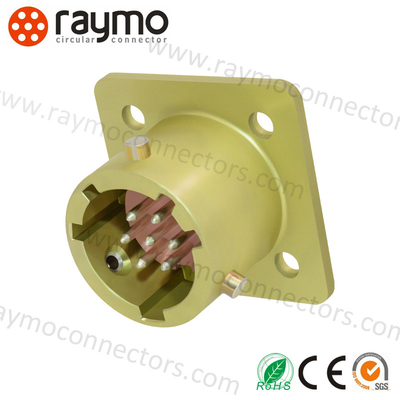

Steckbuchsen werden ohne Gehäuse hergestellt, Buchsen mit gerader Kunststoffhülle.
Kontaktbelegungspläne, Anzahl und Durchmesser der Kontakte sind in Tabelle 1 aufgeführt.
Kontaktbeschichtung in Steckverbindern: ONTS-BS-1 – Versilbert, ONTS-BS-2 – Vergoldet.
Steckverbinder für die Innenmontage in klimatischer Ausführung gemäß technischen Spezifikationen BR0.364.030 TU, (Anmerkung „5“).
Industrie
ONTS-BS-1(2)
Eigenschaften von Steckverbindern:
Kompakte Größe: Ideal für Anwendungen, bei denen der Platz begrenzt ist.
Hohe Leistung: Trotz seiner geringen Größe kann er hohe Datenraten und Leistungsstufen verarbeiten, was ihn für eine breite Palette von Anwendungen geeignet macht.Robuste Konstruktion: Hergestellt aus hochwertigen Materialien, um eine lange Lebensdauer auch in rauen Umgebungen zu gewährleisten.Einfache Installation: Ermöglicht eine schnelle und einfache Installation und Demontage, was Zeit und Mühe bei der Montage und Wartung spart.
- Technische Indikatoren
- Indikator
- Wert
- Kontaktwiderstand
≤5mΩ
| Isolationswiderstand | ≥1000MΩ (Unter normalen Bedingungen) |
| Umgebungstemperatur | - 60°C~85°C |
| Vibration | 1-5000HZ 20g |
| Stoß | 1000g(einmal);100g(mehrmals); |
| Kontaktdurchmesser | Φ1.0mm |
| Mechanische Lebensdauer | Einstecken und Herausziehen 250 Mal |
| Arbeitsstunden | 5000 Stunden |
| Arbeitsstrom, Betriebsspannung | Gehäuse Standardgröße |
| Kontaktanzahl | Einzelkontakt Arbeitsstrom (A) |
Gesamtstrom (A)
| Betriebsspannung (V) | 10 | 4 | 3.7 | 15 |
| 18 | 12 | 7 | 3.1 | C |
| 250 | 14 | 10 | 250 | C |
| 250 | 18 | 19 | 2.1 | C |
| 250 | 22 | 32 | 1.8 | C |
| 250 | 27 | 50 | 1.5 | C |
| 250 | Modellbeschreibung | OHS | B | C |
1(2)
| 4(10) | 1 Versilbert, 2 Vergoldet | 1(2) | Bajonett | B | Rund | Bajonett | Ultra-klein | 1 Versilbert, 2 Vergoldet |
| Kontaktanzahl / Gehäuse Standardgröße | B - Vierkantbuchse (Stift), P - Rundstecker (Buchse) | 1. Ohne Kabelverschraubung 2. Mit ungeschirmter gerader Kabelverschraubung | Schlüsselposition | Allwetter | Typ:1-Ohne Kabelverschraubung (Zum Anzeigen klicken) | Russische Teilenummer | Chinesische Teilenummer | Amphenol Teilenummer |
ONTS-BS-1-4/10-V1-1-V
| 38999 STECKVERBINDER Anpassung: | RAYMO LEMO Rund-Push-Pull-Steckverbinder | Markenname: RAYMO |
| OHS-BC-1-7/12-B1-1-V | ONTS-BS-1-7/12-V1-1-V | ONTS-BS-1-10/14-V1-1-V |
| OHS-BC-1-10/14-B1-1-V | ONTS-BS-1-10/14-V1-1-V | ONTS-BS-1-19/18-V1-1-V |
| OHS-BC-1-19/18-B1-1-V | ONTS-BS-1-19/18-V1-1-V | ONTS-BS-1-32/22-V1-1-V |
| OHS-BC-1-32/22-B1-1-V | ONTS-BS-1-32/22-V1-1-V | ONTS-BS-1-50/27-V1-1-V |
| OHS-BC-1-50/27-B1-1-V | ONTS-BS-1-50/27-V1-1-V | 38999 STECKVERBINDER Anwendungen: |

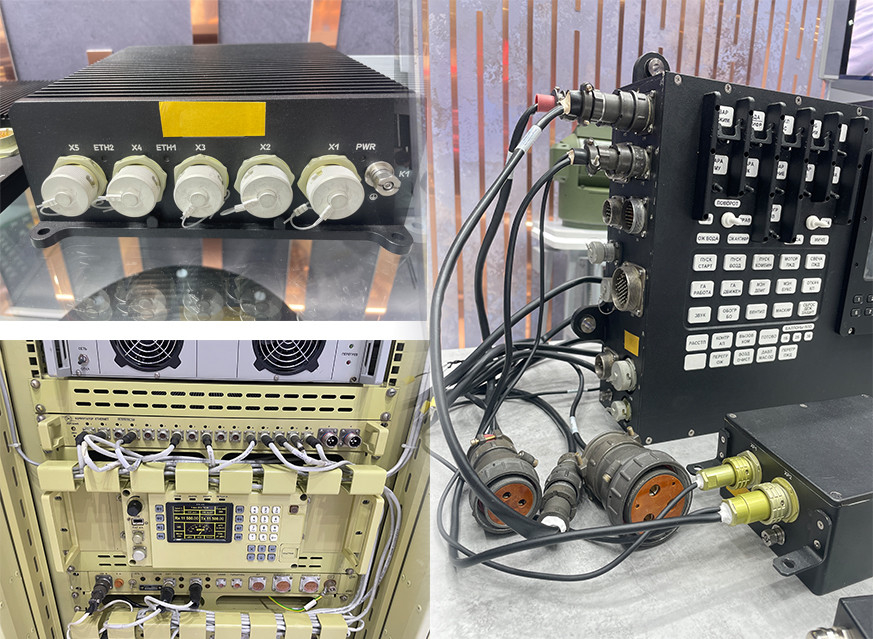

| Unternehmensinformationen 38999 STECKVERBINDER | SHENZHEN RAYMO ELECTRONICS TECHNOLOGY LIMITED als professioneller Entwickler und Hersteller aller Arten von Steckverbindern und Spezialkabeln hat reiche Erfahrung in der Entwicklung und Produktion von Kabeln und den dazugehörigen Steckverbinderadaptern gesammelt. Mit RED/Teradek Bond/ARRI Kamerakabel, Canon / Sony Kamera Stromkabel, SDI Kabel, USB Kabel, Videokabel, CCD Kabel... Wir bieten verschiedene OEM/ODM-Dienstleistungen für unterschiedliche Anwendungen und Anforderungen. | Unsere Produkte werden häufig in verschiedenen rauen Umgebungen und Anwendungen eingesetzt, wie z. B. in industriellen Steuergeräten, medizinischen Geräten, Mess- und Inspektionsgeräten, Audio- und Videogeräten und Industrie usw. Darüber hinaus weist es eine hervorragende Kompatibilität mit vielen führenden Anbietern auf. |
Wir halten stets am Innovationsgeist fest und führen weiterhin neue Produktserien ein, darunter M5, M8, M9, M12, M16, M23 und andere Datensteckverbinder. Mit IP68, ISO9001, Rohs, CE, REACH-Zertifikat.
| 38999 STECKVERBINDER Anpassung: | RAYMO LEMO Rund-Push-Pull-Steckverbinder | Markenname: RAYMO |
| Modellnummer: Fischer Stecker | Herkunftsort: CHINA | Kontaktbeschichtung: Gold |
| Geschlecht: Männlich/Weiblich | Kupplungsart: Push-Pull | Hard Metric Connectors |
| Elektrische Kabelsteckverbinder | Industrielle Rundsteckverbinder | Alle Steckverbinder können nach Kundenwunsch angepasst werden! |
| 38999 STECKVERBINDER Support und Dienstleistungen: | Technischer Support und Service für Rund-Push-Pull-Steckverbinder | Wir bieten umfassenden technischen Support und Service für unsere Rund-Push-Pull-Steckverbinder. Unser Team verfügt über umfassende Erfahrung in der Bereitstellung technischer Lösungen für verschiedene Anwendungen. |
| Unser Team steht zur Verfügung, um Kunden bei Installation, Fehlerbehebung und Reparaturen zu unterstützen. Wir bieten auch Vor-Ort-Unterstützung und Schulungen an, um sicherzustellen, dass Kunden das Produkt optimal nutzen können. | Wir sind bestrebt, exzellenten Kundenservice zu bieten, und unser Team steht rund um die Uhr zur Verfügung, um Fragen zu beantworten oder technischen Support zu leisten. | Wir bieten auch eine breite Palette von After-Sales-Services an, wie z. B. Garantieverlängerungen und Produkt-Upgrades. |
| Wenn Sie Fragen haben oder Unterstützung benötigen, zögern Sie bitte nicht, uns zu kontaktieren. | FAQ: | F1. Kann ich eine Probe haben? |
Ja, wir begrüßen Musterbestellungen zum Testen und Überprüfen der Qualität. Einige Muster sind kostenlos, und einige Muster müssen im Voraus bezahlt werden, und die Kosten werden nach weiterer Bestellung erstattet.
F2. Was ist mit der Produktionsvorlaufzeit?
Wir haben Lagerbestand, schnelle Lieferung unter 5.000 Stück.
F3. Wie versenden Sie die Ware und wie lange dauert die Ankunft?
Wir versenden oft mit DHL, UPS, FedEx, TNT, SF oder EMS. Die Ankunft dauert normalerweise 3-5 Tage.
F4. Ist OEM verfügbar?
Ja. Wir verfügen über reiche Erfahrung und gute Fähigkeiten, um Ihr Design und Ihre Idee in ein echtes Produkt umzusetzen. Normalerweise dauert es etwa 20 bis 30 Tage für ein neues Produkt vom Formenbau bis zur Endproduktion.
-
