Russisch ОНЦ-БС, РБМ4, СНЦ23, СНЦ127,2РМТ, 2РМДТ , 2РТТ-Anschlüsse kommen !!!
Alle Arten von Rundsteckverbindern vom OEM-Hersteller in China
Prct Beschreibung Military ОНЦ-БС-1(2) ANSCHLÜSSE:

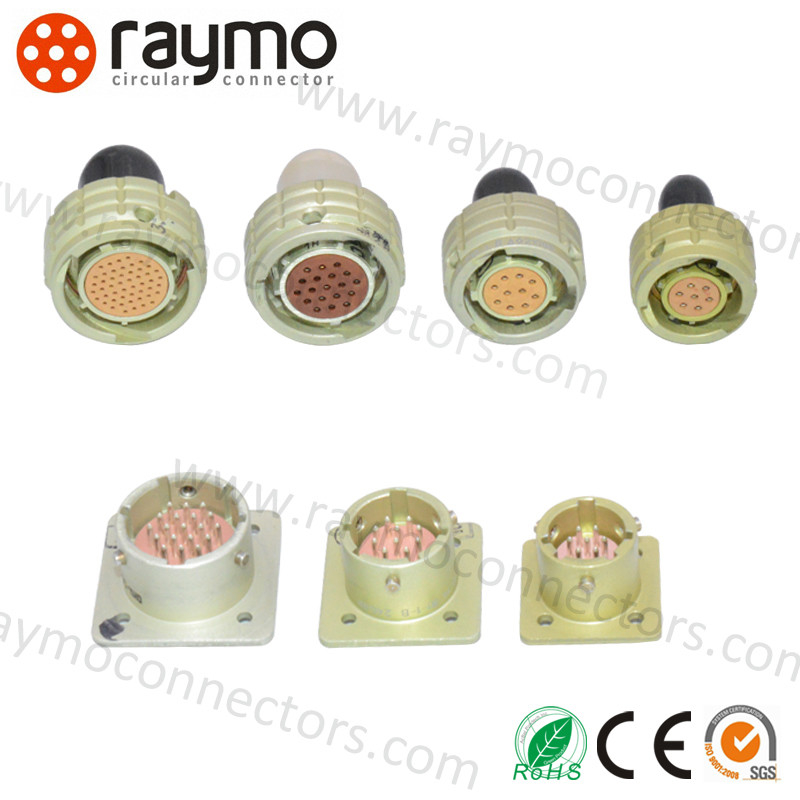

ОНЦ-БС-1(2) Rundsteckverbinder der OHS-Serie, die Verbindungsmethode verwendet einen Bajonettanschluss, die Kontaktteil-Endverbindungsform ist geschweißt, der Prct hat die Eigenschaften einer schnellen Verbindung und Trennung, geringe Größe, hohe Dichte, gute Umweltbeständigkeit, hohe Zuverlässigkeit, die Buchse ohne Heckanschluss, der Stecker kann einen geraden Kunststoff-Heckanschluss haben, geeignet für DC-AC-Schaltungen.
Gleichzeitig kann es mit den Originalteilen der russischen ОНЦ-БС-1(2)-Serie abgeglichen und ausgetauscht werden.
Соединители ОНЦ-БС-1(2), предназначены для работы в электрических цепях постоянного,
переменного (частотой до 3 МГц) и импульсного токов.
Соединители ОНЦ-БС-1(2) состоят из герметичной приборной вилки и негерметичной кабельной
розетки для объемного монтажа, имеют многошпоночную поляризацию корпусов, защищающую
от несанкционированного сочленения.
Сочленения соединителей – байонетное.
Вилки изготавливаются без кожуха, розетки с прямым пластмассовым кожухом.
Схемы расположения контактов, количество и диаметры контактов приведены в таблице 1.
Покрытие контактов в соединителях: ОНЦ-БС-1 - серебро, ОНЦ-БС-2 – золото.
Соединители изготавливаются для внутреннего монтажа во всеклиматическом исполнениев
соответствии с техническими условиями бР0.364.030 ТУ, (приемка “5”).
Military ОНЦ-БС-1(2) CONNECTORS Eigenschaften:
- Kompakte Größe: Ideal für Anwendungen, bei denen der Platz begrenzt ist.
- Hohe Leistung: Trotz seiner geringen Größe in der Lage, hohe Datenraten und Leistungspegel zu verarbeiten, wodurch es für eine Vielzahl von Anwendungen geeignet ist.
- Langlebige Konstruktion: Hergestellt aus hochwertigen Materialien, um eine lange Lebensdauer auch in rauen Umgebungen zu gewährleisten.
- Einfache Installation: Ermöglicht eine schnelle und einfache Installation und Demontage, wodurch Zeit und Aufwand bei der Montage und Wartung gespart werden.
Technische Indikatoren
| Indikator |
Wert |
| Kontaktwiderstand |
≤5mΩ |
| Isolationswiderstand |
≥1000MΩ (Unter normalen Bedingungen) |
| Umgebungstemperatur |
- 60°C~85°C |
| Vibration |
1-5000HZ 20g |
| Aufprall |
1000g (einmal); 100g (mehrfach); |
| Kontaktdurchmesser |
Φ1,0 mm |
| Mechanische Lebensdauer |
Einsetzen und Herausziehen 250 Mal |
| Arbeitsstunden |
5000 Stunden |
Arbeitsstrom, Betriebsspannung
| Gehäuse Standardgröße |
Kontaktnummer |
Einzelkontakt-Arbeitsstrom (A) |
Gesamtstrom (A) |
Betriebsspannung (V) |
| 10 |
4 |
3.7 |
15 |
250 |
| 12 |
7 |
3.1 |
22 |
250 |
| 14 |
10 |
3 |
30 |
250 |
| 18 |
19 |
2.1 |
40 |
250 |
| 22 |
32 |
1.8 |
60 |
250 |
| 27 |
50 |
1.5 |
75 |
250 |
Modellbeschreibung
| OHS |
B |
C |
1(2) |
4(10) |
B(P) |
1(2) |
1(2,3) |
B |
| Rund |
Bajonett |
Ultra-klein |
1 Versilberung, 2 Vergoldung |
Kontaktnummer / Gehäuse Standardgröße |
B - Quadratische Buchse (Stift), P - Rundstecker (Buchse) |
1. Ohne Heckanschluss 2. Mit ungeschirmtem geraden Heckanschluss |
Schlüsselposition |
Allwetter |

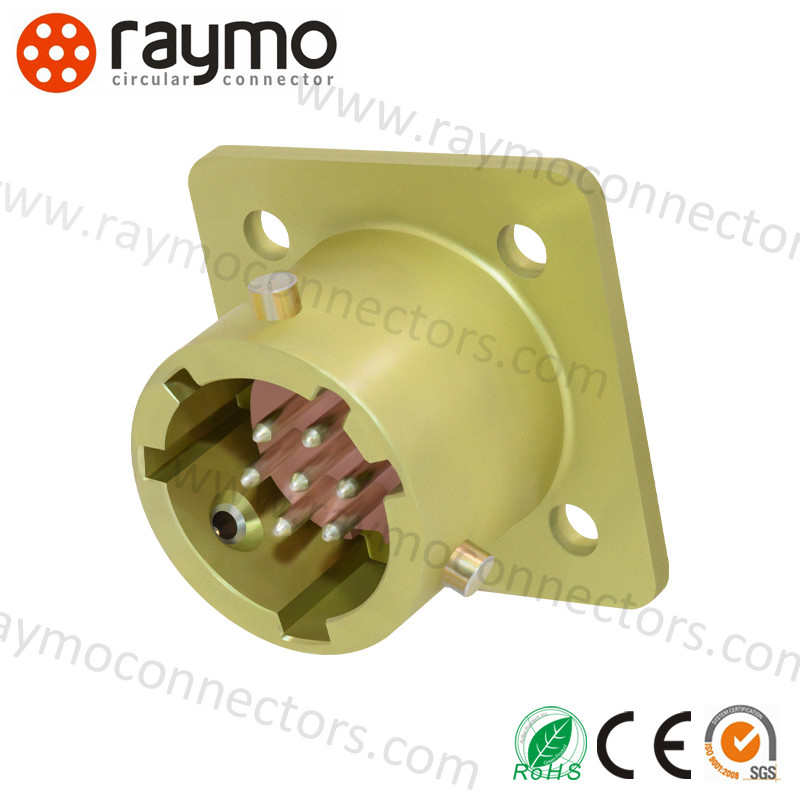

Typ: 1-Ohne Heckanschluss
| Russische Teilenummer |
Chinesische Teilenummer |
Amphenol Teilenummer |
| ОНЦ-БС-1-4/10-В1-1-В |
OHS-BC-1-4/10-B1-1-В |
ONTS-BS-1-4/10-V1-1-V |
| ОНЦ-БС-1-7/12-В1-1-В |
OHS-BC-1-7/12-B1-1-В |
ONTS-BS-1-7/12-V1-1-V |
| ОНЦ-БС-1-10/14-В1-1-В |
OHS-BC-1-10/14-B1-1-В |
ONTS-BS-1-10/14-V1-1-V |
| ОНЦ-БС-1-19/18-В1-1-В |
OHS-BC-1-19/18-B1-1-В |
ONTS-BS-1-19/18-V1-1-V |
| ОНЦ-БС-1-32/22-В1-1-В |
OHS-BC-1-32/22-B1-1-В |
ONTS-BS-1-32/22-V1-1-V |
| ОНЦ-БС-1-50/27-В1-1-В |
OHS-BC-1-50/27-B1-1-В |
ONTS-BS-1-50/27-V1-1-V |

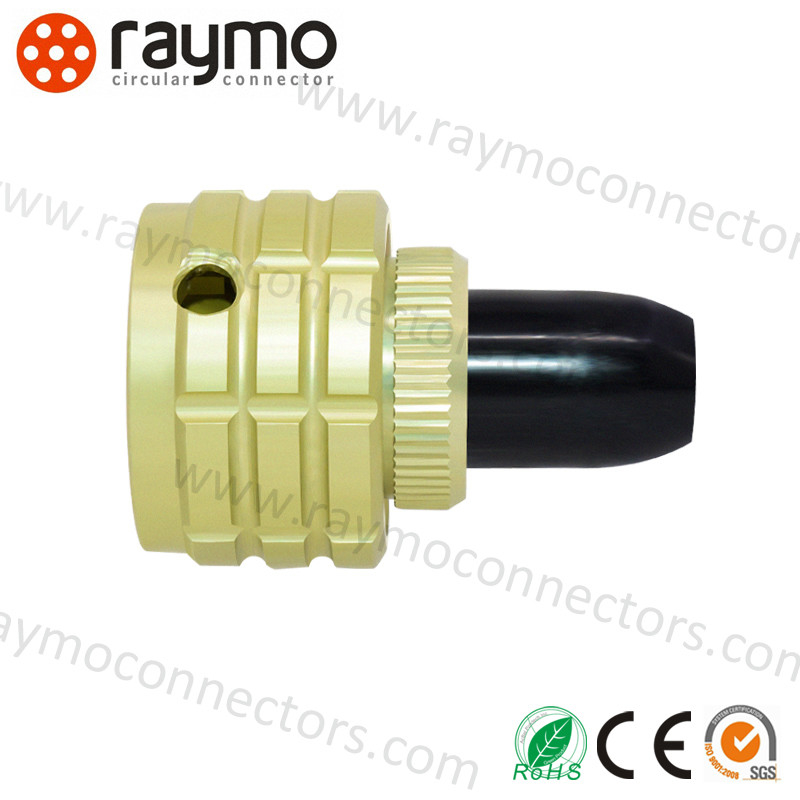

Typ: 2-Mit ungeschirmtem geraden Heckanschluss
| Russische Teilenummer |
Chinesische Teilenummer |
Amphenol Teilenummer |
| ОНЦ-БС-1-4/10-Р12-1-В |
OHS-BC-1-4/10-P2-1-В |
ONTS-BS-1-4/10-R12-1-V |
| ОНЦ-БС-1-7/12-Р12-1-В |
OHS-BC-1-7/12-P2-1-В |
ONTS-BS-1-7/12-R12-1-V |
| ОНЦ-БС-1-10/14-Р12-1-В |
OHS-BC-1-10/14-P2-1-В |
ONTS-BS-1-10/14-R12-1-V |
| ОНЦ-БС-1-19/18-Р12-1-В |
OHS-BC-1-19/18-P2-1-В |
ONTS-BS-1-19/18-R12-1-V |
| ОНЦ-БС-1-32/22-Р12-1-В |
OHS-BC-1-32/22-P2-1-В |
ONTS-BS-1-32/22-R12-1-V |
| ОНЦ-БС-1-50/27-Р12-1-В |
OHS-BC-1-50/27-P2-1-В |
ONTS-BS-1-50/27-R12-1-V |
Military ОНЦ-БС CONNECTORS Anwendungen:
Firmeninformationen Military 38999 CONNECTORS
SHENZHEN RAYMO ELECTRONICS TECHNOLOGY LIMITED als Profi in der Entwicklung und Herstellung aller Arten von Steckverbindern und Spezialkabeln hat reiche Erfahrung in der Entwicklung und Produktion für alle Arten von Kabeln und deren zugehörigen Steckverbinderadaptern gesammelt. Mit RED/Teradek Bond/ARRI Camera Cable, Canon / Sony Camera Power Cable, SDI Cable, USB Cable, Video Cable, CCD Cable... Wir bieten verschiedene OEM/ODM-Dienstleistungen für verschiedene Anwendungen und Anforderungen an.
Unsere Prcts werden häufig in rauen Umgebungen und Anwendungen eingesetzt, wie z. B. industrielle Steuergeräte, medizinische Geräte, Mess- und Prüfgeräte, Audio- und visuelle Geräte und Militär usw. Darüber hinaus ist es mit vielen führenden Anbietern hervorragend kompatibel.
Wir halten uns stets an den Innovationsgeist und führen kontinuierlich neue Prcts-Serien ein, darunter M5, M8, M9, M12, M16, M23 und andere Datenanschlüsse. Mit IP68, ISO9001, Rohs, CE, REACH-Zertifikat zugelassen.
Military ОНЦ-БС CONNECTORS Anpassung:
RAYMO LEMO Rund-Push-Pull-Steckverbinder
- Markenname: RAYMO
- Modellnummer: Fischer Steckverbinder
- Herkunftsort: CHINA
- Kontaktbeschichtung: Gold
- Geschlecht: Männlich/Weiblich
- Kupplungsstil: Push-Pull
- Hartmetrische Steckverbinder
- Elektrische Kabelsteckverbinder
- Industrielle Rundsteckverbinder
Alle Steckverbinder können nach Kundenwunsch angepasst werden!
Military ОНЦ-БС CONNECTORS Support und Services:
Technischer Support und Service für Rund-Push-Pull-Steckverbinder
Wir bieten umfassenden technischen Support und Service für unsere Rund-Push-Pull-Steckverbinder. Unser Team verfügt über große Erfahrung in der Bereitstellung technischer Lösungen für verschiedene Anwendungen.
Unser Team steht Kunden bei der Installation, Fehlerbehebung und Reparatur zur Seite. Wir bieten auch Vor-Ort-Unterstützung und Schulungen an, um sicherzustellen, dass Kunden das Prct optimal nutzen können.
Wir sind bestrebt, einen exzellenten Kundenservice zu bieten, und unser Team steht Ihnen rund um die Uhr zur Verfügung, um Fragen zu beantworten oder technischen Support zu leisten.
Wir bieten auch eine breite Palette an After-Sales-Services, wie z. B. Garantieverlängerungen und Prct-Upgrades.
Wenn Sie Fragen haben oder Hilfe benötigen, zögern Sie bitte nicht, uns zu kontaktieren.
FAQ:
-
Q1. Kann ich ein Muster haben?
Ja, wir begrüßen eine Musterbestellung, um die Qualität zu testen und zu überprüfen. Einige Muster sind kostenlos, und für einige Muster ist eine Vorauszahlung erforderlich, und die Kosten werden nach einer weiteren Bestellung erstattet.
Q2. Was ist mit der Prction-Vorlaufzeit?
Wir haben Lagerbestand, schnelle Lieferung unter 5.000 Stück.
Q3. Wie versenden Sie die Ware und wie lange dauert es, bis sie ankommt?
Wir versenden oft per DHL, UPS, FedEx, TNT, SF oder EMS. Die Ankunft dauert in der Regel 3-5 Tage.
Q4. Ist OEM verfügbar?
Ja. Wir haben reiche Erfahrung und gute Fähigkeiten, Ihr Design und Ihre Idee in ein echtes Prct umzusetzen, normalerweise dauert es etwa 20 bis 30 Tage für ein neues Prct vom Formendesign bis zur endgültigen Prction.
