Russisch ОНЦ-БС, РБМ4, СНЦ23, СНЦ127,2РМТ, 2РМДТ , 2РТТ-Anschlüsse kommen !!!
Alle Arten von Rundsteckverbindern vom OEM-Hersteller in China
Prct Beschreibung Military ОНЦ-БС-1(2) ANSCHLÜSSE:

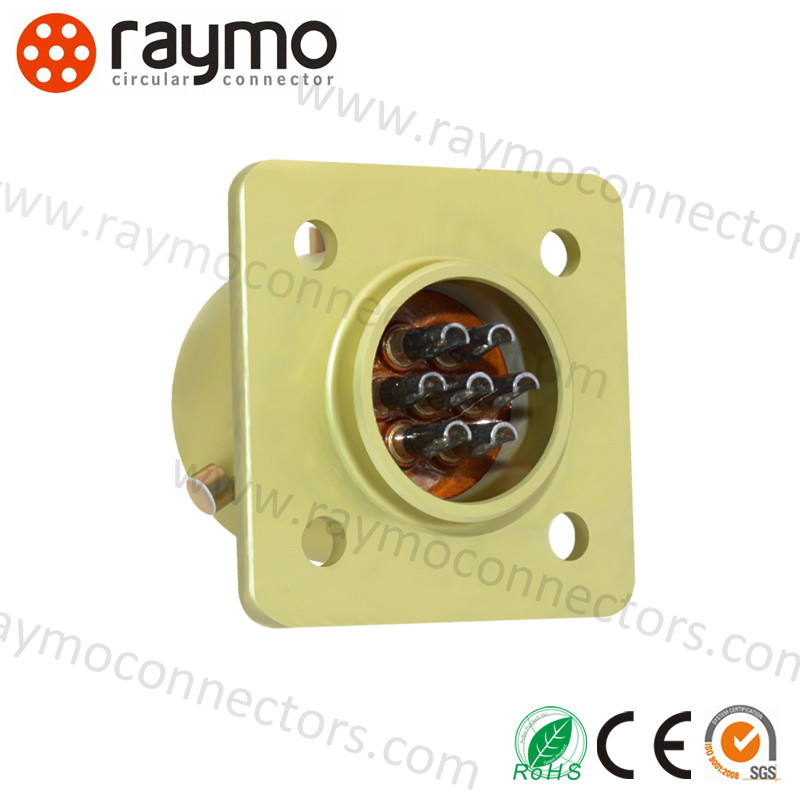

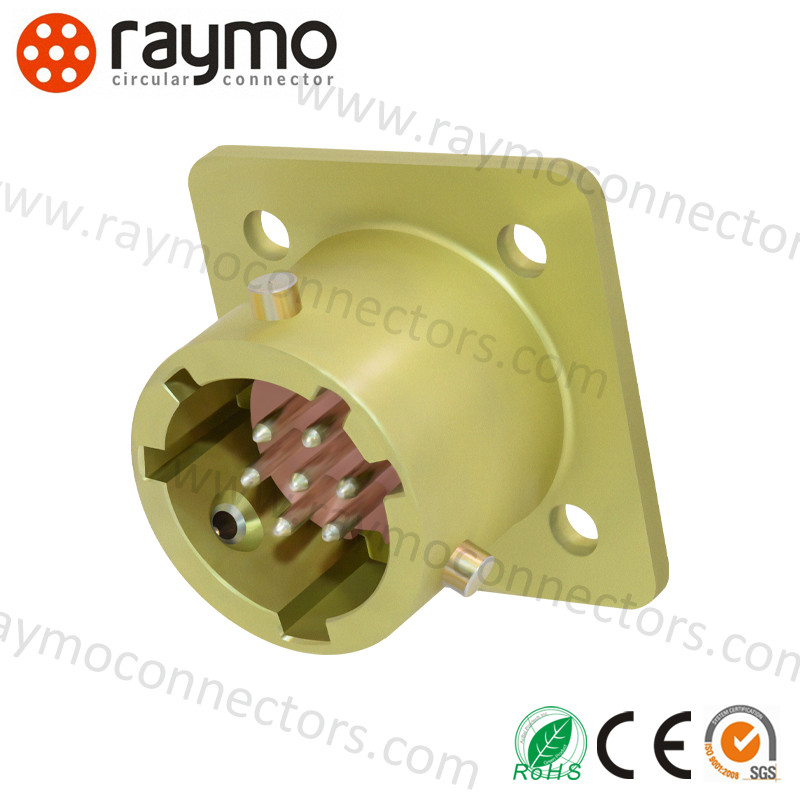

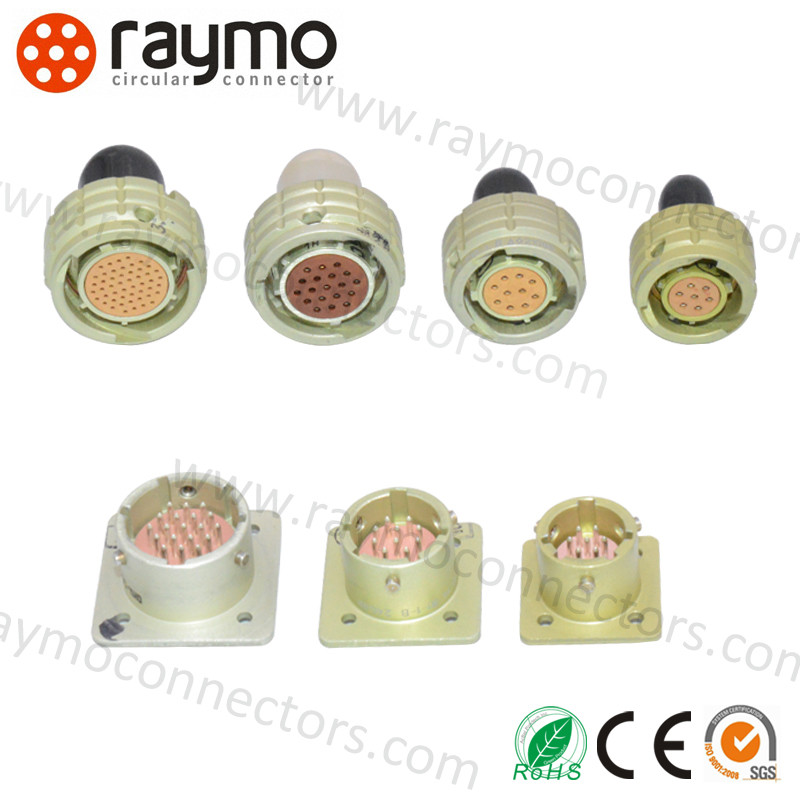

ОНЦ-БС-1(2) Rundsteckverbinder der OHS-Serie, die Verbindungsmethode verwendet einen Bajonettanschluss, die Kontaktteil-Endverbindungsform ist geschweißt, der Prct hat die Eigenschaften einer schnellen Verbindung und Trennung, geringe Größe, hohe Dichte, gute Umweltbeständigkeit, hohe Zuverlässigkeit, die Buchse ohne Heckanschluss, der Stecker kann einen geraden Kunststoff-Heckanschluss haben, geeignet für DC-AC-Schaltungen.
Gleichzeitig kann es mit den Originalteilen der russischen ОНЦ-БС-1(2)-Serie abgeglichen und ausgetauscht werden.
Соединители ОНЦ-БС-1(2), предназначены для работы в электрических цепях постоянного,
переменного (частотой до 3 МГц) и импульсного токов.

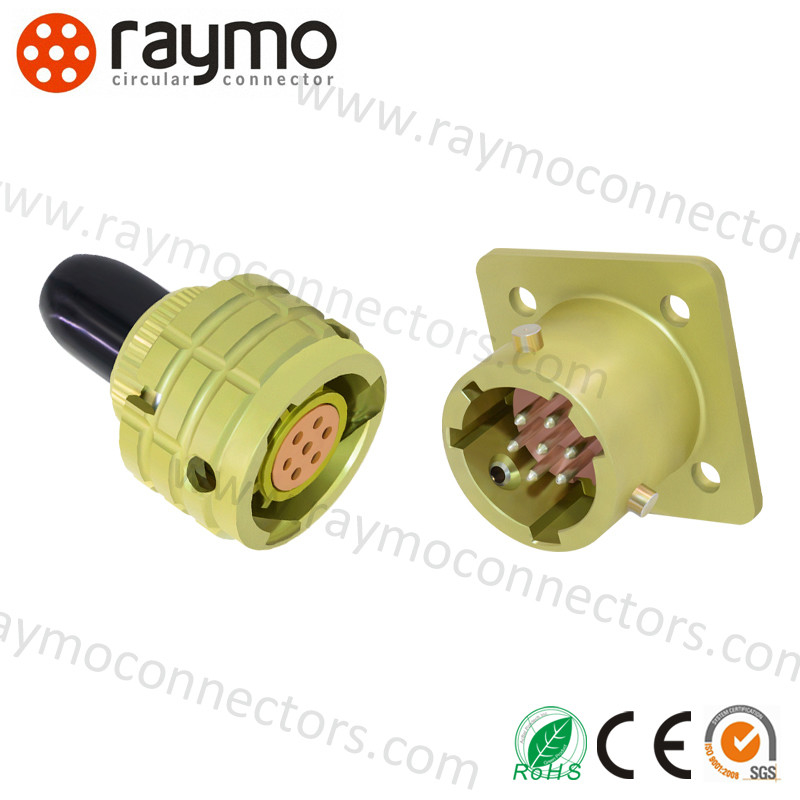

Соединители ОНЦ-БС-1(2) состоят из герметичной приборной вилки и негерметичной кабельной
розетки для объемного монтажа, имеют многошпоночную поляризацию корпусов, защищающую
от несанкционированного сочленения.
Сочленения соединителей – байонеттное.
Вилки изготавливаются без кожуха, розетки с прямым пластмассовым кожухом.
Схемы расположения контактов, количество и диаметры контактов приведены в таблице 1.
Die Beschichtung der Kontakte in den Steckverbindern: ONC-BS-1 - Silber, ONC-BS-2 – Gold.
Steckverbinder werden für die interne Montage in allen klimatischen Ausführungen in Übereinstimmung mit den technischen Bedingungen BR0.364.030 TU hergestellt (Annahme „5“).
Military
ОНЦ-БС-1(2) OHS-ANSCHLÜSSE Eigenschaften:Kompakte Größe: Ideal für Anwendungen, bei denen der Platz begrenzt ist.
- Hohe Leistung: Kann trotz seiner geringen Größe hohe Datenraten und Leistungspegel verarbeiten, wodurch es für eine Vielzahl von Anwendungen geeignet ist.
- Langlebige Konstruktion: Hergestellt aus hochwertigen Materialien, um eine lange Lebensdauer auch in rauen Umgebungen zu gewährleisten.
- Einfache Installation: Ermöglicht eine schnelle und einfache Installation und Demontage und spart Zeit und Aufwand bei der Montage und Wartung.
- Technische Indikatoren für
ОНЦ-БС-1(2) OHS-ANSCHLÜSSEGehäuse Standardgröße
| Wert |
Kontaktwiderstand |
| ≤5mΩ |
Isolationswiderstand |
| ≥1000MΩ (Unter normalen Bedingungen) |
Umgebungstemperatur |
| - 60°C~85°C |
Vibration |
| 1-5000HZ 20g |
Aufprall |
| 1000g (einmal); 100g (mehrfach); |
Kontaktdurchmesser |
| Φ1,0 mm |
Mechanische Lebensdauer |
| 250 Mal einstecken und herausziehen |
Arbeitsstunden |
| 5000 Stunden |
Arbeitsstrom, Betriebsspannung für |
ОНЦ-БС-1(2) OHS-ANSCHLÜSSEGehäuse Standardgröße
| Kontaktnummer |
Einzelkontakt-Arbeitsstrom (A) |
Gesamtstrom (A) |
Betriebsspannung (V) |
10 |
| 3 |
3.7 |
15 |
250 |
Modellbeschreibung |
| 7 |
3.1 |
22 |
32 |
Modellbeschreibung |
| 10 |
3 |
30 |
250 |
Modellbeschreibung |
| 19 |
2.1 |
40 |
250 |
Modellbeschreibung |
| 32 |
1.8 |
60 |
250 |
Modellbeschreibung |
| 50 |
1.5 |
75 |
250 |
Modellbeschreibung |
für ОНЦ-БС-1(2) OHS-ANSCHLÜSSERussische Teilenummer
| B |
Rund |
1(2) |
1(2,3) |
B(P) |
1(2) |
1(2,3) |
B |
Rund |
| Bajonett |
Ultra-klein |
1 Versilberung, 2 Vergoldung |
Kontaktnummer / Gehäuse Standardgröße |
B - Quadratische Buchse (Stift), P - Rundstecker (Buchse) |
1. Ohne Heckanschluss 2. Mit ungeschirmtem geraden Heckanschluss |
Schlüsselposition |
Allwetter |
Typ: 1 - Ohne Heckanschluss für |
ОНЦ-БС-1(2) OHS-ANSCHLÜSSERussische Teilenummer
| Chinesische Teilenummer |
Amphenol-Teilenummer |
ОНЦ-БС-1-4/10-Р12-1-В |
| OHS-BC-1-4/10-B1-1-В |
ONTS-BS-1-4/10-V1-1-V |
ОНЦ-БС-1-7/12-В1-1-В |
| OHS-BC-1-7/12-B1-1-В |
ONTS-BS-1-7/12-V1-1-V |
ОНЦ-БС-1-10/14-В1-1-В |
| OHS-BC-1-10/14-B1-1-В |
ONTS-BS-1-10/14-V1-1-V |
ОНЦ-БС-1-19/18-В1-1-В |
| OHS-BC-1-19/18-B1-1-В |
ONTS-BS-1-19/18-V1-1-V |
ОНЦ-БС-1-32/22-В1-1-В |
| OHS-BC-1-32/22-B1-1-В |
ONTS-BS-1-32/22-V1-1-V |
ОНЦ-БС-1-50/27-В1-1-В |
| OHS-BC-1-50/27-B1-1-В |
ONTS-BS-1-50/27-V1-1-V |
Typ: 2 - Mit ungeschirmtem geraden Heckanschluss für |
ОНЦ-БС-1(2) OHS-ANSCHLÜSSERussische Teilenummer
| Chinesische Teilenummer |
Amphenol-Teilenummer |
ОНЦ-БС-1-4/10-Р12-1-В |
| OHS-BC-1-4/10-P2-1-В |
ONTS-BS-1-4/10-R12-1-V |
ОНЦ-БС-1-7/12-Р12-1-В |
| OHS-BC-1-7/12-P2-1-В |
ONTS-BS-1-7/12-R12-1-V |
ОНЦ-БС-1-10/14-Р12-1-В |
| OHS-BC-1-10/14-P2-1-В |
ONTS-BS-1-10/14-R12-1-V |
ОНЦ-БС-1-19/18-Р12-1-В |
| OHS-BC-1-19/18-P2-1-В |
ONTS-BS-1-19/18-R12-1-V |
ОНЦ-БС-1-32/22-Р12-1-В |
| OHS-BC-1-32/22-P2-1-В |
ONTS-BS-1-32/22-R12-1-V |
ОНЦ-БС-1-50/27-Р12-1-В |
| OHS-BC-1-50/27-P2-1-В |
ONTS-BS-1-50/27-R12-1-V |
Military ОНЦ-БС ANSCHLÜSSE Anwendungen: |
