Russisch ОНЦ-БС, РБМ4, СНЦ23, СНЦ127,2РМТ, 2РМДТ , 2РТТ-Anschlüsse kommen !!!
Alle Arten von Rundsteckverbindern vom OEM-Hersteller in China
Prct Beschreibung Military ОНЦ-БС-1(2) ANSCHLÜSSE:
ОНЦ-БС-1(2) Rundsteckverbinder der OHS-Serie, die Verbindungsmethode verwendet einen Bajonettanschluss, die Anschlussform des Kontaktteils ist geschweißt, der Prct hat die Eigenschaften einer schnellen Verbindung und Trennung, geringe Größe, hohe Dichte, gute Umweltbeständigkeit, hohe Zuverlässigkeit, die Buchse ohne Heckanschluss, der Stecker kann einen geraden Kunststoff-Heckanschluss haben, geeignet für DC-AC-Schaltungen.
Gleichzeitig kann es mit den Originalteilen der russischen ОНЦ-БС-1(2)-Serie abgeglichen und ausgetauscht werden.
Соединители ОНЦ-БС-1(2), предназначены для работы в электрических цепях постоянного,
переменного (частотой до 3 МГц) и импульсного токов.

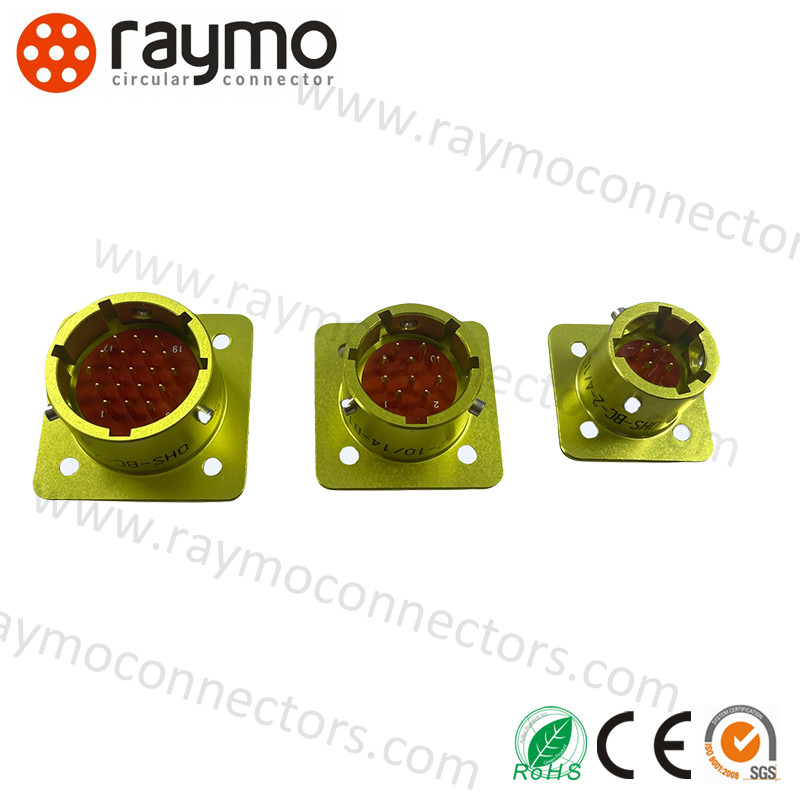

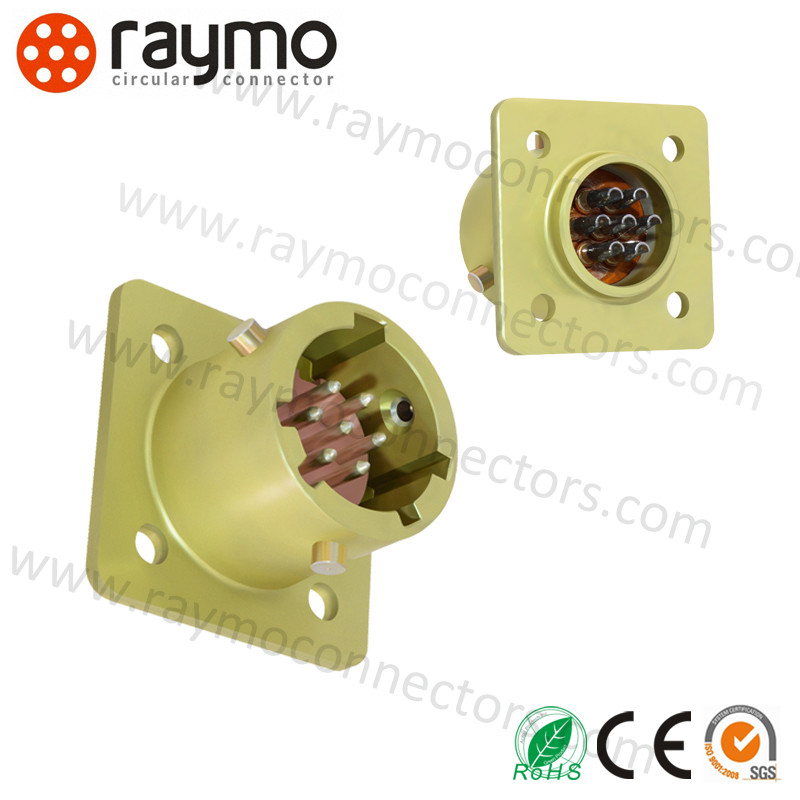

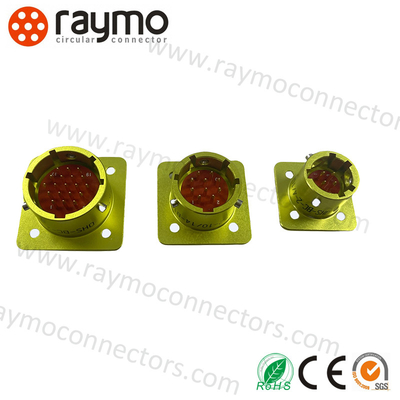

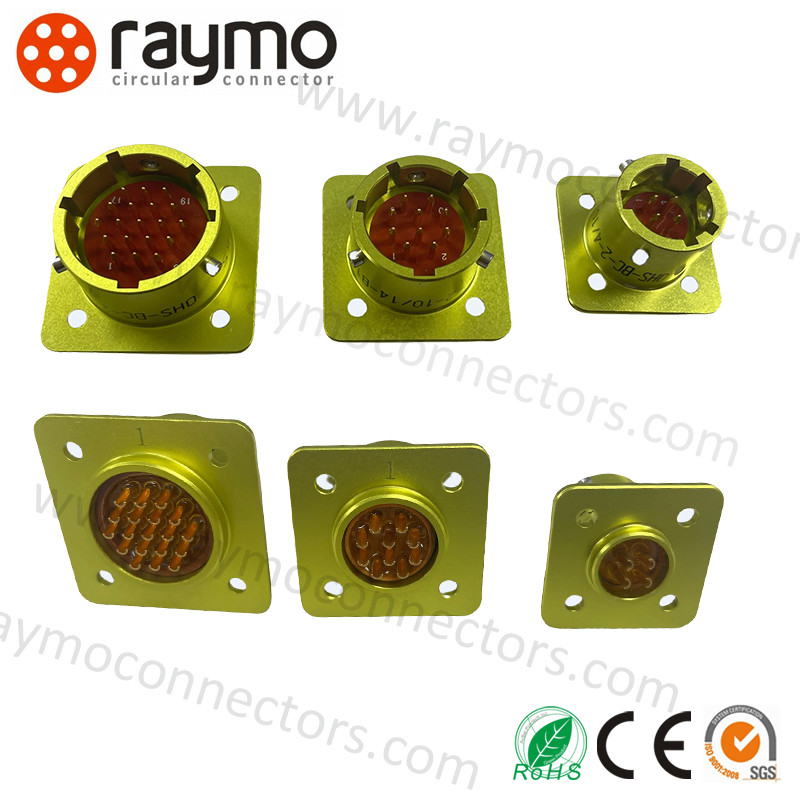

Соединители ОНЦ-БС-1(2) состоят из герметичной приборной вилки и негерметичной кабельной
розетки для объемного монтажа, имеют многошпоночную поляризацию корпусов, защищающую
от несанкционированного сочления.
Сочления соединителей – байонетное.
Вилки изготавливаются без кожуха, розетки с прямым пластмассовым кожухом.
Схемы расположения контактов, количество и диаметры контактов приведены в таблице 1.
Покрытия контактов в соединителях: ОНЦ-БС-1 - серебро, ОНЦ-БС-2 – золото.
Соединители изготавливаются для внутреннего монтажа во всеклиматическом исполнении в
соответствии с техническими условиями бР0.364.030 ТУ, (приемка “5”).
Military ОНЦ-БС-1(2) OHS CONNECTORS Features :
- Kompakte Größe: Ideal für Anwendungen, bei denen der Platz begrenzt ist.
- Hohe Leistung: Trotz seiner geringen Größe in der Lage, hohe Datenraten und Leistungspegel zu verarbeiten, wodurch es für eine Vielzahl von Anwendungen geeignet ist.
- Langlebige Konstruktion: Hergestellt aus hochwertigen Materialien, um eine lange Lebensdauer auch in rauen Umgebungen zu gewährleisten.
- Einfache Installation: Ermöglicht eine schnelle und einfache Installation und Demontage und spart Zeit und Aufwand bei der Montage und Wartung.
Technische Indikatoren für ОНЦ-БС-1(2) OHS CONNECTORS
| Indikator |
Wert |
| Kontaktwiderstand |
≤5mΩ |
| Isolationswiderstand |
≥1000MΩ (Unter normalen Bedingungen) |
| Umgebungstemperatur |
- 60°C~85°C |
| Vibration |
1-5000HZ 20g |
| Aufprall |
1000g (einmal); 100g (mehrere Male); |
| Kontaktdurchmesser |
Φ1,0 mm |
| Mechanische Lebensdauer |
250 Mal einstecken und herausziehen |
| Arbeitsstunden |
5000 Stunden |
Arbeitsstrom, Betriebsspannung für ОНЦ-БС-1(2) OHS CONNECTORS
| Gehäuse Standardgröße |
Kontaktnummer |
Einzelkontakt-Arbeitsstrom (A) |
Gesamtstrom (A) |
Betriebsspannung (V) |
| 10 |
4 |
3.7 |
15 |
250 |
| 12 |
7 |
3.1 |
22 |
250 |
| 14 |
10 |
3 |
30 |
250 |
| 18 |
19 |
2.1 |
40 |
250 |
| 22 |
32 |
1.8 |
60 |
250 |
| 27 |
50 |
1.5 |
75 |
250 |
Modellbeschreibung für ОНЦ-БС-1(2) OHS CONNECTORS
| OHS |
B |
C |
1(2) |
4(10) |
B(P) |
1(2) |
1(2,3) |
B |
| Rund |
Bajonett |
Ultra-klein |
1 Versilberung, 2 Vergoldung |
Kontaktnummer / Gehäuse Standardgröße |
B - Quadratische Buchse (Stift), P - Rundstecker (Buchse) |
1. Ohne Heckanschluss 2. Mit ungeschirmtem geraden Heckanschluss |
Schlüsselposition |
Allwetter |
Typ: 1-Ohne Heckanschluss für ОНЦ-БС-1(2) OHS CONNECTORS
| Russische Teilenummer |
Chinesische Teilenummer |
Amphenol Teilenummer |
| ОНЦ-БС-1-4/10-В1-1-В |
OHS-BC-1-4/10-B1-1-В |
ONTS-BS-1-4/10-V1-1-V |
| ОНЦ-БС-1-7/12-В1-1-В |
OHS-BC-1-7/12-B1-1-В |
ONTS-BS-1-7/12-V1-1-V |
| ОНЦ-БС-1-10/14-В1-1-В |
OHS-BC-1-10/14-B1-1-В |
ONTS-BS-1-10/14-V1-1-V |
| ОНЦ-БС-1-19/18-В1-1-В |
OHS-BC-1-19/18-B1-1-В |
ONTS-BS-1-19/18-V1-1-V |
| ОНЦ-БС-1-32/22-В1-1-В |
OHS-BC-1-32/22-B1-1-В |
ONTS-BS-1-32/22-V1-1-V |
| ОНЦ-БС-1-50/27-В1-1-В |
OHS-BC-1-50/27-B1-1-В |
ONTS-BS-1-50/27-V1-1-V |

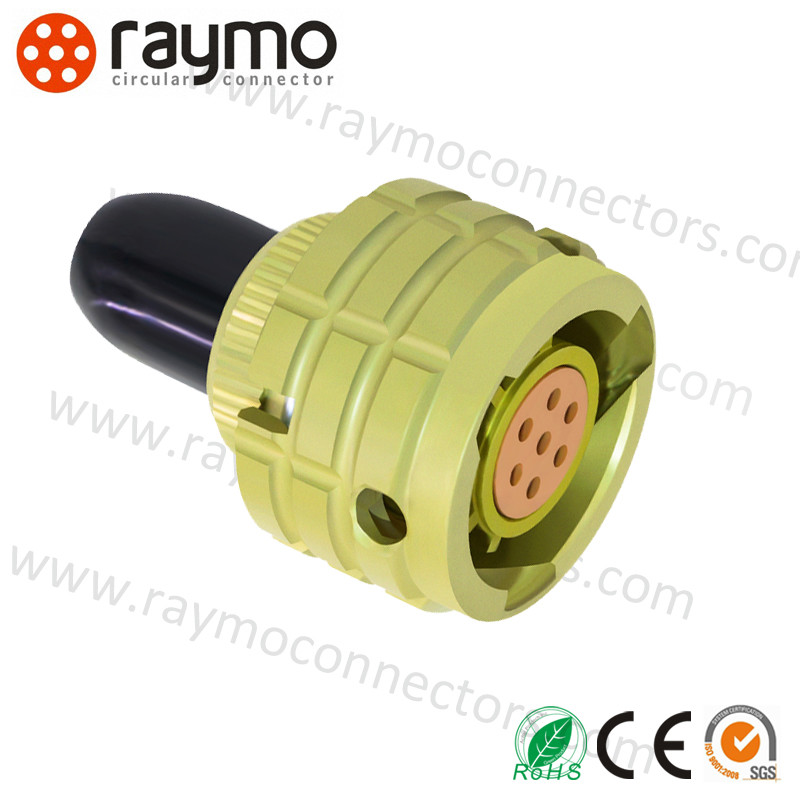

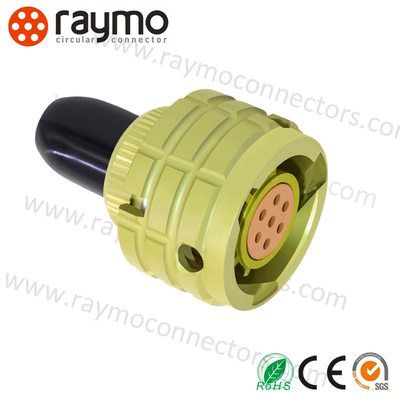

Typ: 2-Mit ungeschirmtem geraden Heckanschluss für ОНЦ-БС-1(2) OHS CONNECTORS
| Russische Teilenummer |
Chinesische Teilenummer |
Amphenol Teilenummer |
| ОНЦ-БС-1-4/10-Р12-1-В |
OHS-BC-1-4/10-P2-1-В |
ONTS-BS-1-4/10-R12-1-V |
| ОНЦ-БС-1-7/12-Р12-1-В |
OHS-BC-1-7/12-P2-1-В |
ONTS-BS-1-7/12-R12-1-V |
| ОНЦ-БС-1-10/14-Р12-1-В |
OHS-BC-1-10/14-P2-1-В |
ONTS-BS-1-10/14-R12-1-V |
| ОНЦ-БС-1-19/18-Р12-1-В |
OHS-BC-1-19/18-P2-1-В |
ONTS-BS-1-19/18-R12-1-V |
| ОНЦ-БС-1-32/22-Р12-1-В |
OHS-BC-1-32/22-P2-1-В |
ONTS-BS-1-32/22-R12-1-V |
| ОНЦ-БС-1-50/27-Р12-1-В |
OHS-BC-1-50/27-P2-1-В |
ONTS-BS-1-50/27-R12-1-V |
Firmeninformationen Military ОНЦ-БС CONNECTORS
SHENZHEN RAYMO ELECTRONICS TECHNOLOGY LIMITED als Profi in Design und Herstellung aller Arten von Steckverbindern und Spezialkabeln hat reiche Erfahrung in der Entwicklung und Produktion von Kabeln und zugehörigen Steckverbinderadaptern gesammelt. Mit RED/Teradek Bond/ARRI Camera Cable, Canon / Sony Camera Power Cable, SDI Cable, USB Cable, Video Cable, CCD Cable... Wir bieten verschiedene OEM/ODM-Dienstleistungen für verschiedene Anwendungen und Anforderungen an.
Unsere Prcts werden häufig in rauen Umgebungen und Anwendungen eingesetzt, wie z. B. in industriellen Steuergeräten, medizinischen Geräten, Mess- und Prüfgeräten, Audio- und visuellen Geräten und im Militär usw. Darüber hinaus ist es hervorragend mit vielen führenden Anbietern kompatibel.
Wir halten uns stets an den Geist der Innovation und führen kontinuierlich neue Prct-Serien ein, darunter M5, M8, M9, M12, M16, M23 und andere Datenanschlüsse. Mit IP68, ISO9001, Rohs, CE, REACH-Zertifikat genehmigt.
Military ОНЦ-БС CONNECTORS Anpassung:
RAYMO LEMO Rund-Push-Pull-Steckverbinder
- Markenname: RAYMO
- Modellnummer: Fischer Steckverbinder
- Herkunftsort: CHINA
- Kontaktbeschichtung: Gold
- Geschlecht: Männlich/Weiblich
- Kupplungsstil: Push-Pull
- Hartmetrische Steckverbinder
- Elektrische Kabelsteckverbinder
- Industrielle Rundsteckverbinder
Alle Steckverbinder können nach Kundenwunsch angepasst werden!
