ОНЦ-БС-1(2) Serie Bajonett Ultra-kleiner Stecker Gehäusegröße 12 7-poliger Stecker-ОНЦ-БС-1-7/12-B1-1-B

Prct Beschreibung MilitärОНЦ-БС-1(2) ANSCHLÜSSE:

ОНЦ-БС-1(2)

OHS-Serie Bajonett-Ultra-Klein-Steckverbinder übernehmen hauptsächlich die russische Steckverbindertechnologie. Diese Art von Steckverbinder wird häufig in Gleich- und Wechselstromkreisen verschiedener elektrischer, Funk- und Steuerinstrumente verwendet. Er besteht aus Steckern und Buchsen mit mehrstufigen Schlüsselpositionen für die Installation. Die Kopplungsart des Steckverbinders ist vom Bajonett-Typ. Die Buchse hat keinen Heckanschluss und der Stecker hat einen geraden Kunststoff-Heckanschluss. Gleichzeitig kann er mit den Originalteilen der russischen ОНЦ-БС-1(2)-Serie abgeglichen und ausgetauscht werden.

Соединители ОНЦ-БС-1(2), предназначены для работы в электрических цепях постоянного,
переменного (частотой до 3 МГц) и импульсного токов.
Соединители ОНЦ-БС-1(2) состоят из герметичной приборной вилки и негерметичной кабельной
розетки для объемного монтажа, имеют многошпоносную поляризацию корпусов, защищающую
от несанкционированного сочления.
Сочления соединителей – байонеттое.
Вилки изготавливаются без кожуха, розетки с прямым пластмассовым кожухом.
Схемы расположения контактов, количество и диаметры контактов приведены в таблице 1.
Покрытие контактов в соединителях: ОНЦ-БС-1 - серебро, ОНЦ-БС-2 – золото.
Соединители изготавливаются для внутреннего монтажа во всеклиматическом исполненияв
соответствии с техническими условиями бР0.364.030 ТУ, (приемка “5”).

ANSCHLUSSART	Buchse
KONTAKTART	Männlich
ANZAHL DER POSITIONEN	7-polig
GEHÄUSEGRÖSSE	12
KONTAKTMATERIAL	Kupferlegierung Gold/Silber Beschichtung
ISOLIERMATERIALIEN	PPS
GEHÄUSEMATERIAL	Aluminiumlegierung Oberflächenbehandlung eloxiert, Zinklegierung vernickelt (Industriequalität)
KONTAKTGRÖSSE	Φ1.0
MAXIMALER STROM PRO KONTAKT	3,1A
SUMME DER STRÖME	22A
NENNSPANNUNG	250V
KONTAKTWIDERSTAND	≤5MΩ
KONTAKTABSCHLUSS	Löten
BEFESTIGUNGSART	Bajonettanschluss
ANZAHL DER EINFÜGUNGEN UND ENTFERNUNGEN	250
BETRIEBSTEMPERATUR	-60℃ – +85℃

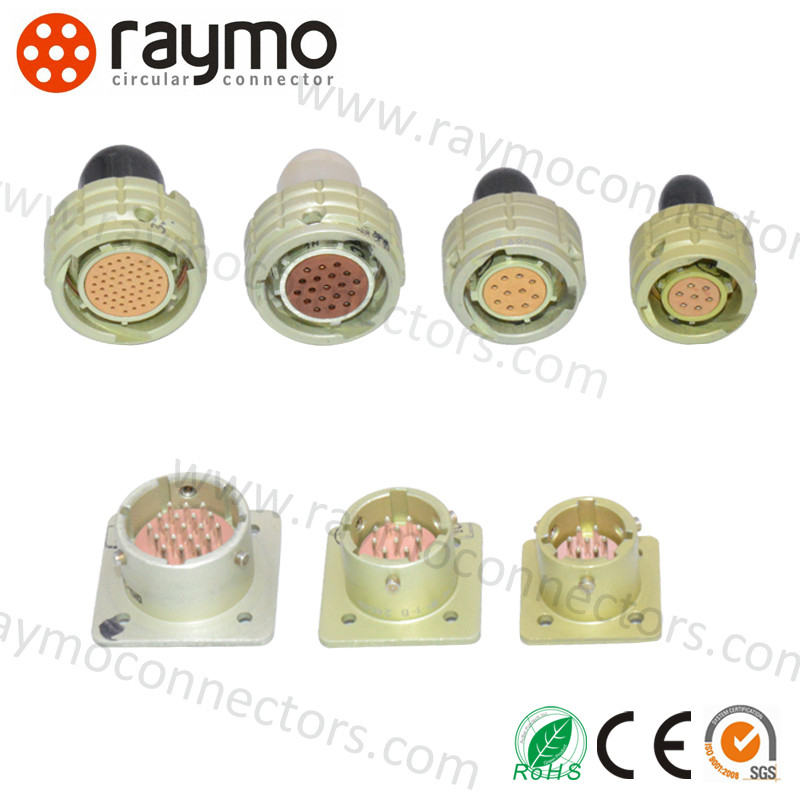

Prcts Fotos

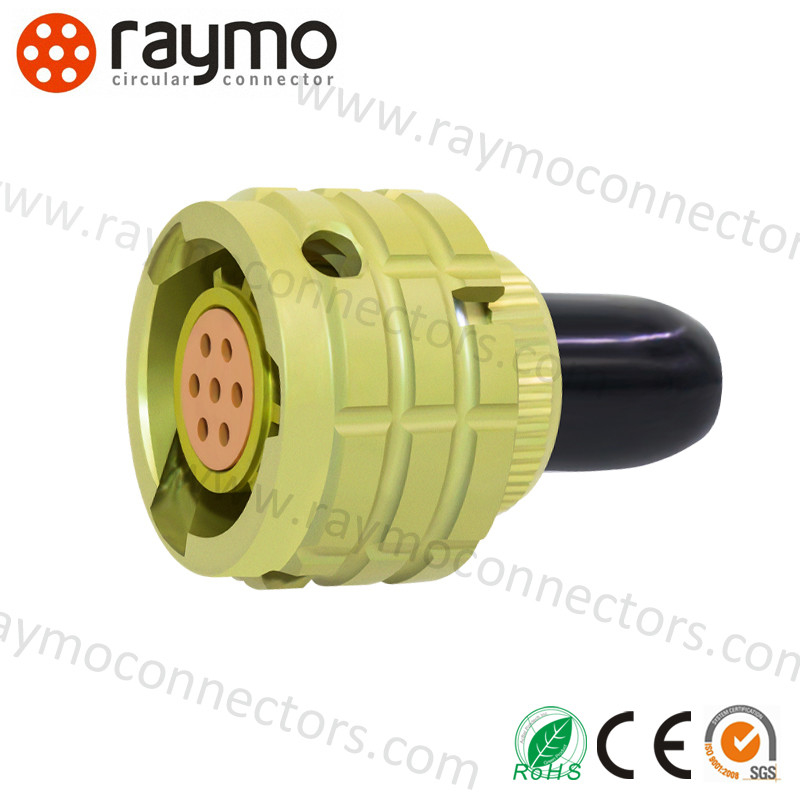

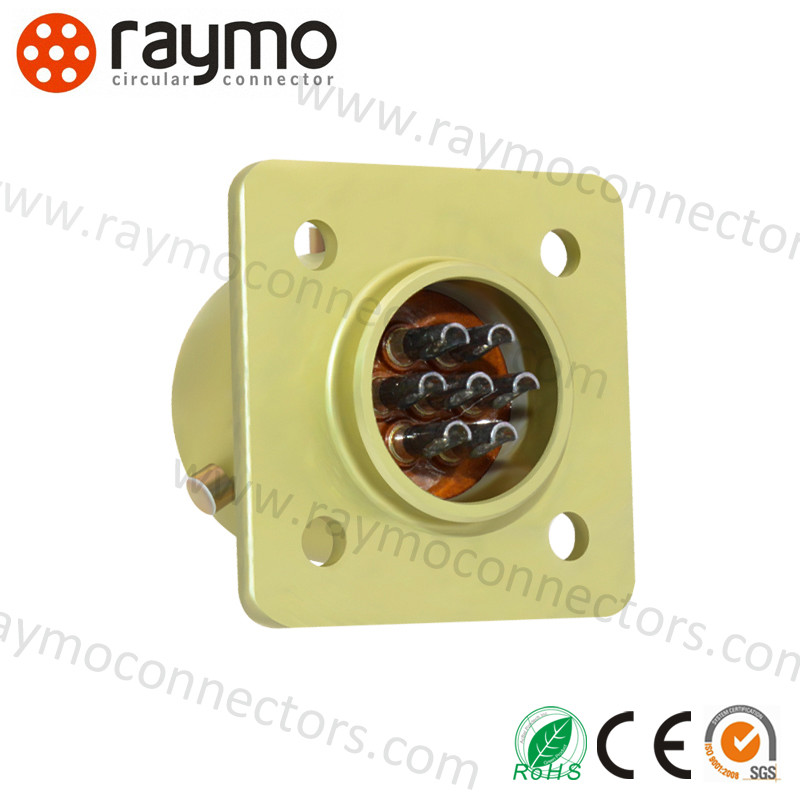

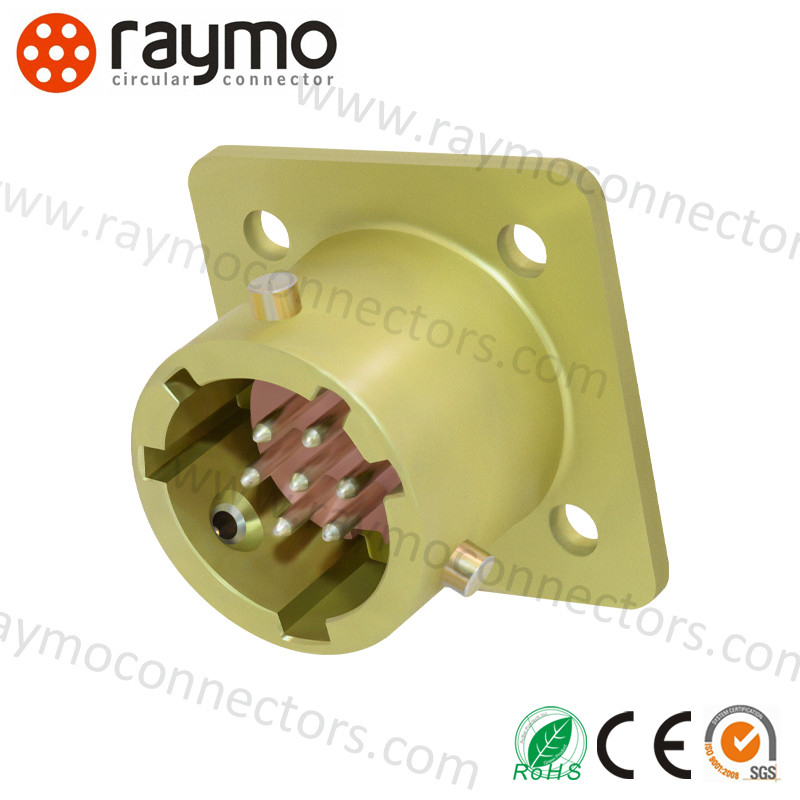

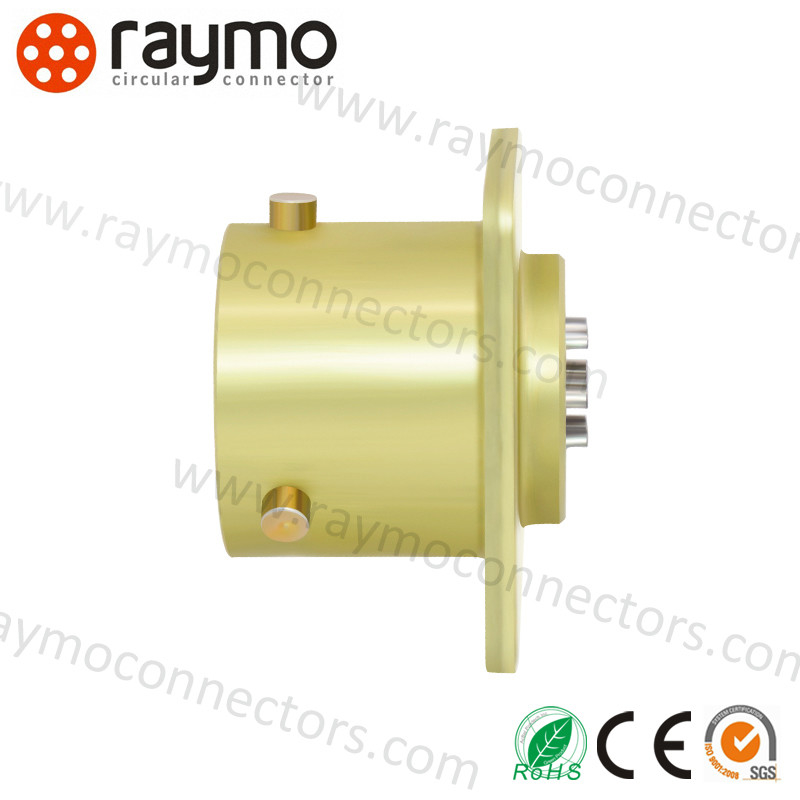

ОНЦ-БС-1(2) Serie Bajonett Ultra-kleine Steckdose Größe 12 7 Pin Männliche Steckdose-ОНЦ-БС-1-7/12-B1-1-B 0

Prcts Datenblatt

OHS-Serie ultra-kleiner elektrischer Steckverbinder
1. Technische Indikatoren
Indikator	Wert
Kontaktwiderstand	≤5mΩ
Isolationswiderstand	≥1000MΩ (Unter normalen Bedingungen)
Umgebungstemperatur	- 60°C~85°C
Vibration	1-5000HZ 20g
Aufprall	1000g (einmal); 100g (mehrfach);
Kontaktdurchmesser	Φ1,0 mm
Mechanische Lebensdauer	250 Mal einstecken und herausziehen
Arbeitszeit	5000 Stunden
Garantie	15 Jahre

2. Arbeitsstrom, Betriebsspannung
Gehäuse Standardgröße	Kontaktnummer	Einzelkontakt-Arbeitsstrom (A)	Gesamtstrom (A)	Betriebsspannung (V)
10	4	3.7	15	250
12	7	3.1	22	250
14	10	3	30	250
18	19	2.1	40	250
22	32	1.8	60	250
27	50	1.5	75	250

Russische Teilenummer	Chinesische Teilenummer
ОНЦ-БС-1-4/10-В1-1-В	OHS-BC-1-4/10-B1-1-В
ОНЦ-БС-1-7/12-В1-1-В	OHS-BC-1-7/12-B1-1-В
ОНЦ-БС-1-10/14-В1-1-В	OHS-BC-1-10/14-B1-1-В
ОНЦ-БС-1-19/18-В1-1-В	OHS-BC-1-19/18-B1-1-В
ОНЦ-БС-1-32/22-В1-1-В	OHS-BC-1-32/22-B1-1-В
ОНЦ-БС-1-50/27-В1-1-В	OHS-BC-1-50/27-B1-1-В

Russische Teilenummer	Chinesische Teilenummer
ОНЦ-БС-1-4/10-Р12-1-В	OHS-BC-1-4/10-P2-1-В
ОНЦ-БС-1-7/12-Р12-1-В	OHS-BC-1-7/12-P2-1-В
ОНЦ-БС-1-10/14-Р12-1-В	OHS-BC-1-10/14-P2-1-В
ОНЦ-БС-1-19/18-Р12-1-В	OHS-BC-1-19/18-P2-1-В
ОНЦ-БС-1-32/22-Р12-1-В	OHS-BC-1-32/22-P2-1-В
ОНЦ-БС-1-50/27-Р12-1-В	OHS-BC-1-50/27-P2-1-В
