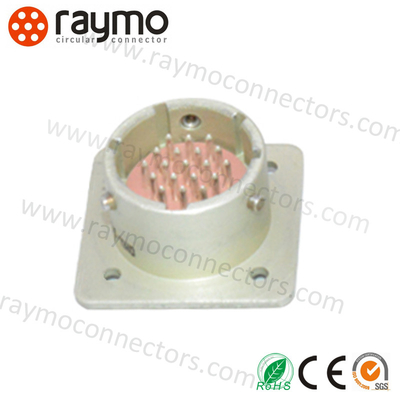

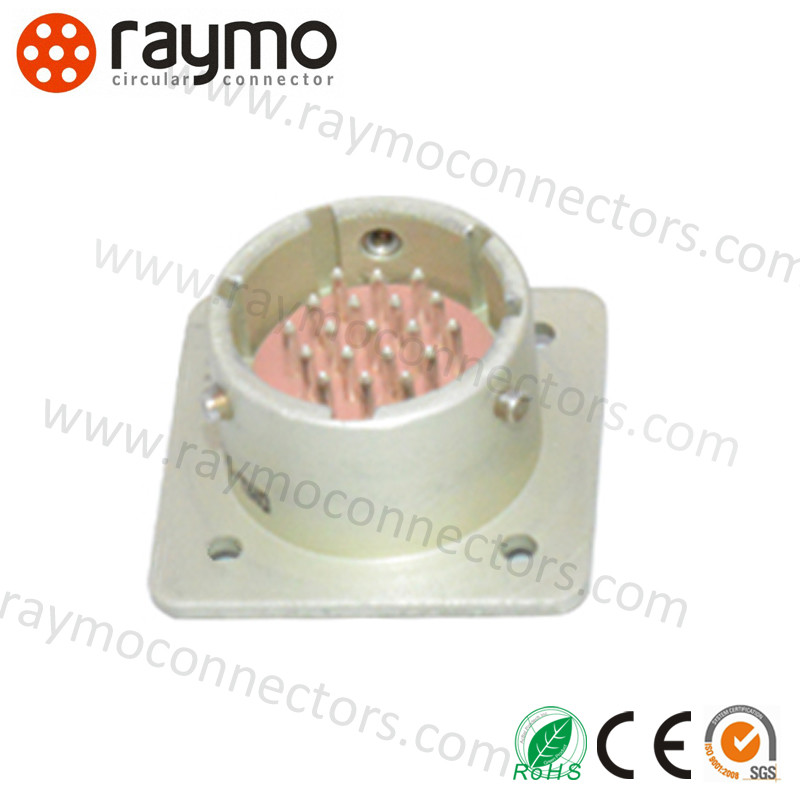

ONC-BS-1(2) Serie Bajonett Ultra-kleiner Stecker OHS-Stecker Gehäusegröße 18 19-poliger SteckerONC-BS-1(2)Prct Beschreibung Militär
ONC-BS-1(2) ANSCHLÜSSE:
ONC-BS-1(2)
Rundsteckverbinder der OHS-Serie, die Verbindungsmethode verwendet einen Bajonettanschluss, die Anschlussform des Kontaktteils ist geschweißt, das Prct hat die Eigenschaften einer schnellen Verbindung und Trennung, geringe Größe, hohe Dichte, gute Umweltbeständigkeit, hohe Zuverlässigkeit, die Buchse ohne Heckanschluss, der Stecker kann einen geraden Kunststoff-Heckanschluss aufnehmen, geeignet für DC-AC-Schaltungen.
Gleichzeitig kann es mit den Originalteilen der russischen ONC-BS-1(2)-Serie abgeglichen und ausgetauscht werden.
| Abmessungen ONC-BM, ONC-BS – Rundsteckverbinder mit geringem Durchmesser, zylindrisch, mit Bajonettanschluss, verbinden Kreise mit bis zu 71A und 250V. Die Abmessungen ONC-BM haben einen Gehäusedurchmesser von 10 mm, 12 mm, 14 mm, 18 mm, 22 mm, 27 mm und können von 10 bis 102 Kontakten mit einem Durchmesser von 0,6 mm gezählt werden. Die Abmessungen ONC-BS haben einen Gehäusedurchmesser von 14 mm, 18 mm, 22 mm und können von 10 bis 32 Kontakten mit einem Durchmesser von 1,0 mm gezählt werden. Der Stecker, er ist «Papa», ist ein hermetischer Teil des Verbinders, und die Buchse, «Mama» - ein nicht hermetischer Kabelteil. Um die Qualität der Verbindung in der Konstruktion der Abmessungen zu verbessern, ist eine Fixierung mit Hilfe von Stiften vorgesehen. Für eine vollständige Entschlüsselung der Kennzeichnung der Abmessungen ONC-BM, ONC-BS siehe die Tabellen unten mit den wichtigsten Merkmalen. Die Garantie für die von unserem Unternehmen gelieferten Abmessungen ONC-BM, ONC-BS beträgt 2 Jahre. Dies wird durch die erforderlichen Qualitätszertifikate bestätigt. Der Endpreis für die Abmessungen ONC-BM, ONC-BS hängt von der Menge, den Lieferzeiten, dem Hersteller, dem Herkunftsland und den Zahlungsbedingungen ab. |
Technische Indikatoren |
| Indikator |
Wert |
| Kontaktwiderstand |
≤5mΩ |
| Isolationswiderstand |
≥1000MΩ (Unter normalen Bedingungen) |
| Umgebungstemperatur |
- 60°C~85°C |
| Vibration |
1-5000HZ 20g |
| Stoß |
1000g (einmal); 100g (mehrere Male); |
| Kontaktdurchmesser |
Φ1,0 mm |
| Mechanische Lebensdauer |
250 Mal einstecken und herausziehen |
Einfache Installation: Ermöglicht eine schnelle und einfache Installation und Demontage, wodurch Zeit und Aufwand bei der Montage und Wartung gespart werden 5000 Stunden
| ONC-BS-1(2) |
Arbeitsstrom, Betriebsspannung |
Gehäuse Standardgröße |
Kontaktnummer |
Einzelkontakt-Arbeitsstrom (A) |
| 250 |
Betriebsspannung (V) |
10 |
4 |
1,5 |
| 15 |
250 |
12 |
40 |
1,5 |
| 22 |
250 |
14 |
10 |
1,5 |
| 30 |
250 |
18 |
19 |
1,5 |
| 40 |
250 |
22 |
32 |
1,5 |
| 60 |
250 |
27 |
50 |
1,5 |
Unsere Prcts werden häufig in rauen Umgebungen und Anwendungen eingesetzt, wie z. B. in industriellen Steuergeräten, medizinischen Geräten, Mess- und Prüfgeräten, Audio- und visuellen Geräten und im Militär usw. Darüber hinaus ist es mit vielen führenden Anbietern hervorragend kompatibel.Einfache Installation: Ermöglicht eine schnelle und einfache Installation und Demontage, wodurch Zeit und Aufwand bei der Montage und Wartung gespart werdenMilitär
- ONC-BS-1(2)
- ANSCHLÜSSE Eigenschaften:
- Kompakte Größe: Ideal für Anwendungen mit begrenztem Platzangebot.
- Hohe Leistung: Kann trotz seiner geringen Größe hohe Datenraten und Leistungspegel verarbeiten, wodurch es für eine Vielzahl von Anwendungen geeignet ist.
-
Langlebige Konstruktion: Hergestellt aus hochwertigen Materialien, um eine lange Lebensdauer auch in rauen Umgebungen zu gewährleisten.Einfache Installation: Ermöglicht eine schnelle und einfache Installation und Demontage, wodurch Zeit und Aufwand bei der Montage und Wartung gespart werden
| Modellbeschreibung |
1(2) |
OHS |
4(10) |
C |
1(2) |
4(10) |
B(P) |
1(2) |
| 1(2,3) |
B |
Rund |
Bajonett |
Ultra-klein |
1 Versilberung, 2 Vergoldung |
Kontaktnummer / Gehäuse Standardgröße |
B - Quadratische Buchse (Stift), P - Rundstecker (Buchse) |
1. Ohne Heckanschluss 2. Mit ungeschirmtem geradem Heckanschluss |
Schlüsselposition
| ONTS-BS-1-50/27-V1-1-V |
Typ: 2 - Mit ungeschirmtem geradem Heckanschluss (Zum Anzeigen klicken) |
Russische Teilenummer |
| RAYMO Teilenummer |
Amphenol Teilenummer |
ONC-BS-1-4/10-B1-1-B |
| OHS-BC-1-4/10-B1-1-B |
ONTS-BS-1-4/10-V1-1-V |
ONC-BS-1-7/12-B1-1-B |
| OHS-BC-1-7/12-B1-1-B |
ONTS-BS-1-7/12-V1-1-V |
ONC-BS-1-10/14-B1-1-B |
| OHS-BC-1-10/14-B1-1-B |
ONTS-BS-1-10/14-V1-1-V |
ONC-BS-1-19/18-B1-1-B |
| OHS-BC-1-19/18-B1-1-B |
ONTS-BS-1-19/18-V1-1-V |
ONC-BS-1-32/22-B1-1-B |
| OHS-BC-1-32/22-B1-1-B |
ONTS-BS-1-32/22-V1-1-V |
ONC-BS-1-50/27-B1-1-B |
OHS-BC-1-50/27-B1-1-B
| ONTS-BS-1-50/27-V1-1-V |
Typ: 2 - Mit ungeschirmtem geradem Heckanschluss (Zum Anzeigen klicken) |
Russische Teilenummer |
| RAYMO Teilenummer |
Amphenol Teilenummer |
ONC-BS-1-4/10-R12-1-B |
| OHS-BC-1-4/10-P2-1-B |
ONTS-BS-1-4/10-R12-1-V |
ONC-BS-1-7/12-R12-1-B |
| OHS-BC-1-7/12-P2-1-B |
ONTS-BS-1-7/12-R12-1-V |
ONC-BS-1-10/14-R12-1-B |
| OHS-BC-1-10/14-P2-1-B |
ONTS-BS-1-10/14-R12-1-V |
ONC-BS-1-19/18-R12-1-B |
| OHS-BC-1-19/18-P2-1-B |
ONTS-BS-1-19/18-R12-1-V |
ONC-BS-1-32/22-R12-1-B |
| OHS-BC-1-32/22-P2-1-B |
ONTS-BS-1-32/22-R12-1-V |
ONC-BS-1-50/27-R12-1-B |
OHS-BC-1-50/27-P2-1-B
Wir halten uns stets an den Geist der Innovation und führen kontinuierlich neue Prct-Serien ein, darunter M5, M8, M9, M12, M16, M23 und andere Datensteckverbinder. Mit IP68, ISO9001, Rohs, CE, REACH-Zertifikat. Firmeninformationen Militär
ONC-BS-1(2)
ANSCHLÜSSE
SHENZHEN RAYMO ELECTRONICS TECHNOLOGY LIMITED ist ein Profi in der Entwicklung und Herstellung aller Arten von Steckverbindern und Spezialkabeln und hat reiche Erfahrung in der Entwicklung und Herstellung von Kabeln und zugehörigen Adaptersteckern gesammelt. Mit RED/Teradek Bond/ARRI Kamerakabel, Canon / Sony Kamerastromkabel, SDI-Kabel, USB-Kabel, Videokabel, CCD-Kabel... Wir bieten verschiedene OEM/ODM-Dienstleistungen für verschiedene Anwendungen und Anforderungen.
Unsere Prcts werden häufig in rauen Umgebungen und Anwendungen eingesetzt, wie z. B. in industriellen Steuergeräten, medizinischen Geräten, Mess- und Prüfgeräten, Audio- und visuellen Geräten und im Militär usw. Darüber hinaus ist es mit vielen führenden Anbietern hervorragend kompatibel.
Wir halten uns stets an den Geist der Innovation und führen kontinuierlich neue Prct-Serien ein, darunter M5, M8, M9, M12, M16, M23 und andere Datensteckverbinder. Mit IP68, ISO9001, Rohs, CE, REACH-Zertifikat. Militär
ONC-BS-1(2)
ANSCHLÜSSE Unterstützung und Dienstleistungen:
Technischer Support und Service für runde Push-Pull-Steckverbinder
Wir bieten umfassenden technischen Support und Service für unsere runden Push-Pull-Steckverbinder. Unser Team verfügt über große Erfahrung in der Bereitstellung technischer Lösungen für verschiedene Anwendungen.
Unser Team steht Kunden bei der Installation, Fehlerbehebung und Reparatur zur Seite. Wir bieten auch Vor-Ort-Unterstützung und Schulungen an, um sicherzustellen, dass Kunden das Prct optimal nutzen können.
Wir sind bestrebt, einen exzellenten Kundenservice zu bieten, und unser Team steht Ihnen rund um die Uhr zur Verfügung, um Fragen zu beantworten oder technischen Support zu leisten.
Wir bieten auch eine breite Palette an After-Sales-Services, wie z. B. Garantieverlängerungen und Prct-Upgrades.
-
Wenn Sie Fragen haben oder Hilfe benötigen, zögern Sie bitte nicht, uns zu kontaktieren.
