Russischer Militärstecker ОНЦ-БС-1-4/10-Р12-1-В, weiblicher gerader Stecker mit Kabelanschluss Beschreibung
Die OHS-Serie der Bajonett-Ultra-Miniatur-Steckverbinder verwendet hauptsächlich russische Steckverbindertechnologie.
Die Kupplungsart des Steckverbinders ist vom Bajonett-Typ. Die Buchse hat keinen Kabelanschluss und der Stecker hat einen geraden Kunststoff-Kabelanschluss. Gleichzeitig kann er mit den Originalteilen der russischen ОНЦ-БС-1(2)-Serie und der Amphenol ONTS-BS-Serie abgeglichen und ausgetauscht werden.
Russischer Militärstecker ОНЦ-БС-1-4/10-Р12-1-В, weiblicher gerader Stecker mit Kabelanschluss Hauptmerkmale:
-
Kompakte Größe: Ideal für Anwendungen mit begrenztem Platzangebot.
-
Hohe Leistung: Trotz seiner geringen Größe in der Lage, hohe Datenraten und Leistungspegel zu verarbeiten, wodurch er für eine Vielzahl von Anwendungen geeignet ist.
-
Robuste Konstruktion: Hergestellt aus hochwertigen Materialien, um eine lange Lebensdauer auch in rauen Umgebungen zu gewährleisten.
-
Einfache Installation: Ermöglicht eine schnelle und einfache Installation und Demontage, wodurch Zeit und Aufwand bei der Montage und Wartung gespart werden.
Russischer Militärstecker ОНЦ-БС-1-4/10-Р12-1-В, weiblicher gerader Stecker mit Kabelanschluss Parameter
|
Kategorie
|
Militärische Rundsteckverbinder
|
|
Teilenummer
|
OHS-BC-1-7/12-B1-1-B
|
|
Steckverbindertyp
|
Buchse
|
|
Ausrichtung
|
Hermetischer quadratischer Flansch
|
|
Kontakttyp
|
Stift
|
|
Anzahl der Positionen
|
7
|
|
Befestigungsart
|
Gewinde
|
|
Montageart
|
Plattenmontage
|
|
Kontaktanschluss
|
Crimp
|
|
Schutzart
|
IP67
|
Russische Teilenummer und Raymo-Teilenummer-Referenz für Russischer Militärstecker ОНЦ-БС-1-4/10-Р12-1-В, weiblicher gerader Stecker mit Kabelanschluss
1 - Teilenummer des Modells ohne Kabelanschluss
| Russland P/N |
China P/N |
Amphenol P/N |
| ОНЦ-БС-1-4/10-В1-1-В |
OHS-BC-1-4/10-B1-1-В |
ONTS-BS-1-4/10-V1-1-V |
| ОНЦ-БС-1-7/12-В1-1-В |
OHS-BC-1-7/12-B1-1-В |
ONTS-BS-1-7/12-V1-1-V |
| ОНЦ-БС-1-10/14-В1-1-В |
OHS-BC-1-10/14-B1-1-В |
ONTS-BS-1-10/14-V1-1-V |
| ОНЦ-БС-1-19/18-В1-1-В |
OHS-BC-1-19/18-B1-1-В |
ONTS-BS-1-19/18-V1-1-V |
| ОНЦ-БС-1-32/22-В1-1-В |
OHS-BC-1-32/22-B1-1-В |
ONTS-BS-1-32/22-V1-1-V |
| ОНЦ-БС-1-50/27-В1-1-В |
OHS-BC-1-50/27-B1-1-В |
ONTS-BS-1-50/27-V1-1-V |
2 - Teilenummer des Modells mit ungeschirmtem geradem Kabelanschluss
| Russland P/N |
China P/N |
Amphenol P/N |
| ОНЦ-БС-1-4/10-Р12-1-В |
OHS-BC-1-4/10-P2-1-В |
ONTS-BS-1-4/10-R12-1-V |
| ОНЦ-БС-1-7/12-Р12-1-В |
OHS-BC-1-7/12-P2-1-В |
ONTS-BS-1-7/12-R12-1-V |
| ОНЦ-БС-1-10/14-Р12-1-В |
OHS-BC-1-10/14-P2-1-В |
ONTS-BS-1-10/14-R12-1-V |
| ОНЦ-БС-1-19/18-Р12-1-В |
OHS-BC-1-19/18-P2-1-В |
ONTS-BS-1-19/18-R12-1-V |
| ОНЦ-БС-1-32/22-Р12-1-В |
OHS-BC-1-32/22-P2-1-В |
ONTS-BS-1-32/22-R12-1-V |
| ОНЦ-БС-1-50/27-Р12-1-В |
OHS-BC-1-50/27-P2-1-В |
ONTS-BS-1-50/27-R12-1-V |
Russischer Militärstecker ОНЦ-БС-1-4/10-Р12-1-В, weiblicher gerader Stecker mit KabelanschlussTechnische Leistung
|
Kontaktwiderstand
|
≤5mΩ
|
|
Isolationswiderstand
|
≥1000MΩ(in normaler Situation)
|
|
Umgebungstemperatur
|
’-60℃~85℃
|
|
Vibration
|
1-5000HZ 20g
|
|
Erschütterung
|
einmal 1000g, wiederholt 100g
|
|
Kontaktdurchmesser
|
ø1,0 mm
|
|
Mechanische Lebensdauer
|
250 Mal
|
|
Arbeitszeit
|
5000 Stunden
|

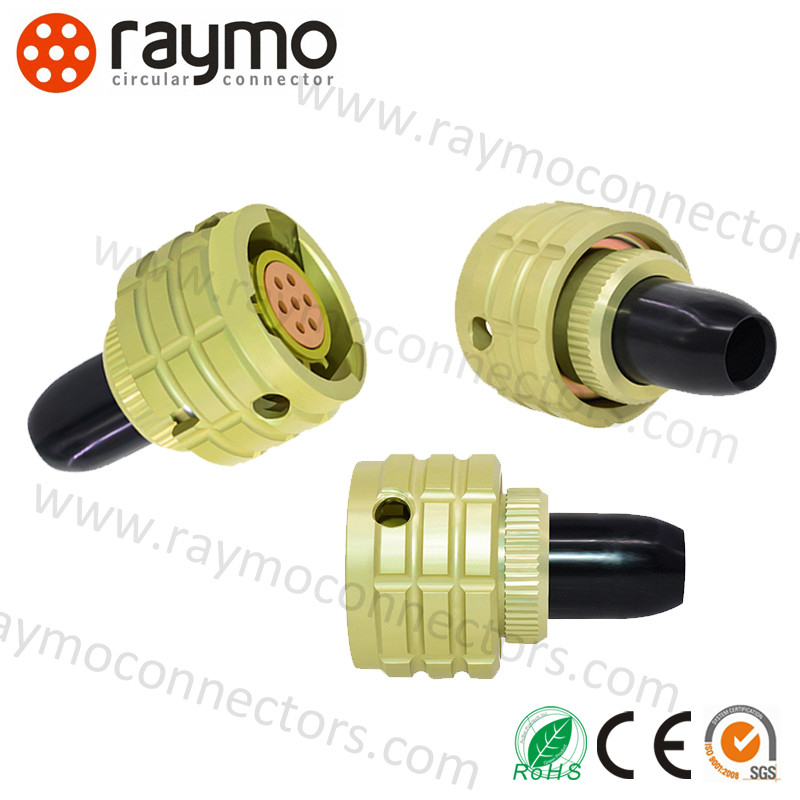

Russischer Militärstecker ОНЦ-БС-1-4/10-Р12-1-В, weiblicher gerader Stecker mit Kabelanschluss Bilder
Russischer Militärstecker ОНЦ-БС-1-4/10-Р12-1-В, weiblicher gerader Stecker mit Kabelanschluss Anwendung
Dieses umfangreiche Portfolio ermöglicht es Ihnen, die ideale Steckverbinderkonfiguration auszuwählen, die für fast jede spezifische Anforderung in den meisten Märkten geeignet ist, einschließlich medizinischer Geräte, Test- und Messinstrumente, Maschinen, Audio-Video-Übertragung, Telekommunikation und Militär.
