ITT Cannon MDM Serie J30J-25TJ 25-poliger Stecker Micro-D-Steckverbinder Miniatursteckverbinder DBeschreibung
Die Raymo J30J-Serie ist mit einem robusten und dennoch leichten Aluminiumgehäuse und einem hochzuverlässigen Twist-Pin-Kontaktsystem mit Pos-Aine-Ausrichtung ausgestattet.
Sie ist äquivalent zu den Micro-D-Steckverbindern der ITT Cannon MDM-Serie D83513.

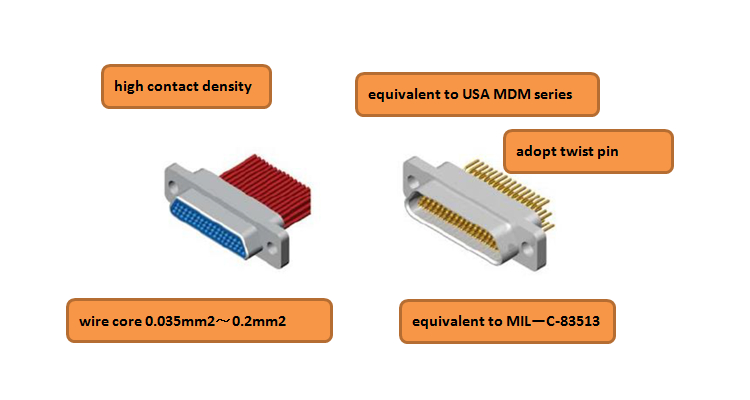

ITT Cannon MDM Serie J30J-25TJ 25-poliger Stecker Micro-D-Steckverbinder Miniatursteckverbinder Hauptmerkmale:
-
Diese Serie ist äquivalent zur US-amerikanischen MDM-Serie;
-
Neun Typen: 9, 15, 21, 25, 31, 37, 51, 74, 100;
-
Querschnittsfläche des verbundenen Drahtes: 0,1 ～ 1,5 mm2
-
Diese Serie verwendet flexible Pins mit hoher Dichte;
-
Die Verriegelungsunterbaugruppen werden mit den Steckverbindern gemäß Ihrer Bestellung angeboten. Sie müssen mir die Informationen in den Unterlagen geben, wenn Sie die Verriegelungsunterbaugruppen nicht benötigen.
ITT Cannon MDM Serie J30J-25TJ 25-poliger Stecker Micro-D-Steckverbinder Miniatursteckverbinder Parameter
| Kategorie | ITT Cannon MDM Serie Micro-D-Steckverbinder |
| Teilenummer | J30J-31TJ |
| Steckverbindertyp | Stecker |
| Ausrichtung | Hermetisches quadratisches Flansch |
| Kontakttyp | Steckstift |
| Anzahl der Positionen | 25 |
| Montagetyp | Panelmontage |
| Kontaktanschluss | Löten |
| Schutzart | IP67 |
ITT Cannon MDM Serie J30J-25TJ 25-poliger Stecker Micro-D-Steckverbinder Miniatursteckverbinder Technische Leistung
| Prüfspannung | 600 V AC auf Meereshöhe
150 V AC in 70.000 Fuß (23410 Meter) |
| Nennstrom | 3 Ampere |
| Kontaktwiderstand | ’8 Milliohm maximal bei 3 Ampere
10 Milliohm maximal bei 1 Milliampere: ML-STD-202 Methode 307 |
| Isolationswiderstand | 5000 Megaohm Minimum bei 500 VDC |
| Magnetische Permeabilität | 2,0 μ (Steckverbinder ohne Hardware) |
| Thermische Vakuumprüfung | gemäß NASA SP-R-0022 (nur Weltraumklasse) |
| Steckzyklen | 500 Zyklen Minimum |
| Salzsprühtest | 48 Stunden ML-STD-1344 Methode 1001 Bedingung B |

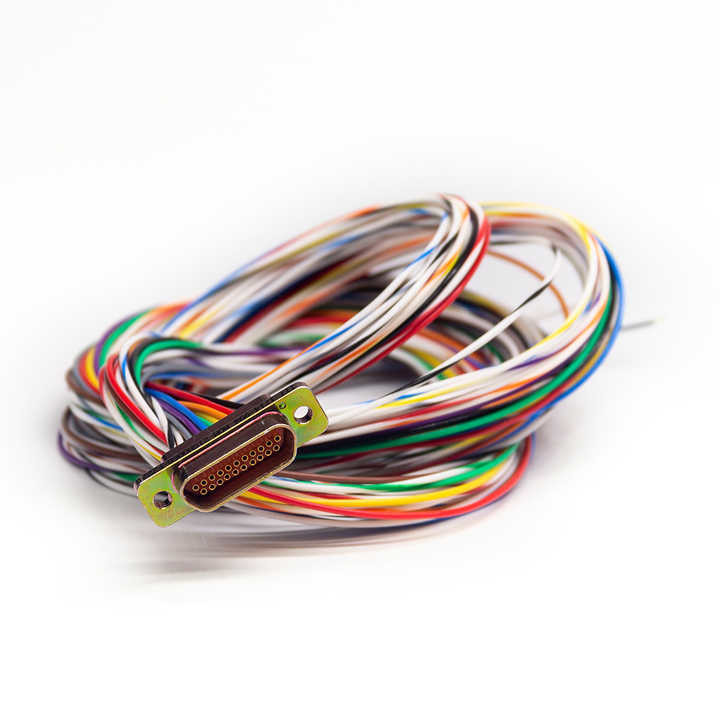

ITT Cannon MDM Serie J30J-25TJ 25-poliger Stecker Micro-D-Steckverbinder Miniatursteckverbinder Bilder
ITT Cannon MDM Serie J30J-25TJ 25-poliger Stecker Micro-D-Steckverbinder Miniatursteckverbinder Anwendung
* Navigationssysteme
* Forschungszentren
* Medizintechnik
* Handheld-Testgeräte
*Satelliten
* Robotik
*Geophysikalische Geräte
* Barcode-Scanner
